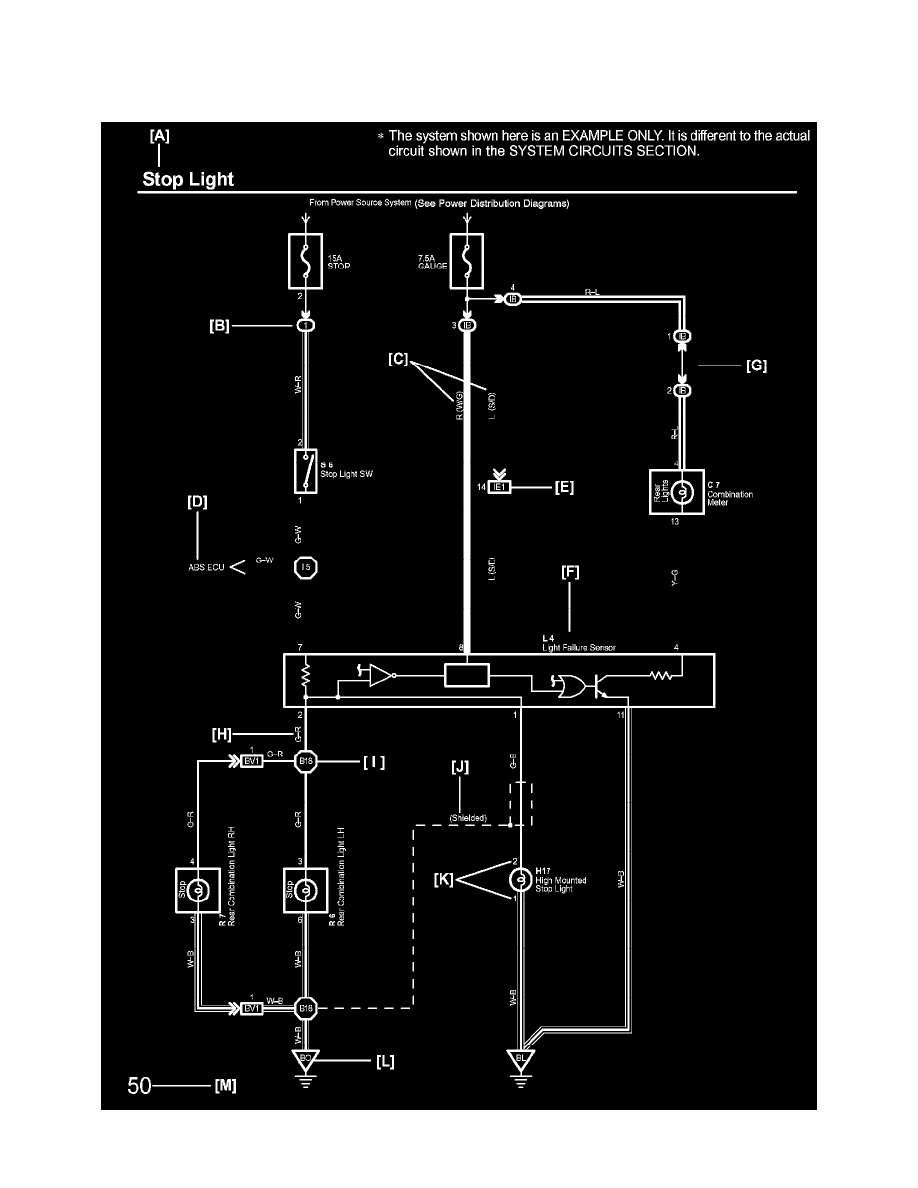

1. In a circuit in which voltage is applied to the ECU connector terminal, an open circuit can be checked by conducting a voltage check.

Fig. 4:
With each connector still connected, measure the voltage between the body ground and terminal 1 of connector "A" at the ECU 5 V output
terminal, terminal 1 of connector "B" and terminal 1 of connector C, in that order.

2. Example results:

5 V: Between terminal 1 of connector "A" and body ground
5 V: Between terminal 1 of connector "B" and body ground
0 V: Between terminal 1 of connector "C" and body ground
If your results match the examples above, an open circuit exists in the wire harness between terminal 1 of "B" and terminal 1 of "C".

3. CHECK SHORT CIRCUIT

a. If the wire harness is ground shorted (Fig. 5), locate the section by conducting a resistance check with the body ground.

b. Check the resistance with the body ground.

1. Disconnect connectors "A" and "C" and measure the resistance between terminals 1 and 2 of connector "A" and the body ground.

Resistance: 10 kOhm or higher

HINT:  Measure the resistance while lightly shaking the wire harness vertically and horizontally.

In the case of Fig. 6:
Between terminal 1 of connector A and body ground -> Below 1 Ohm
Between terminal 2 of connector A and body ground -> 10 kOhm or higher
In this case, a short circuit exists between terminal 1 of connector "A" and terminal 1 of connector "C".
