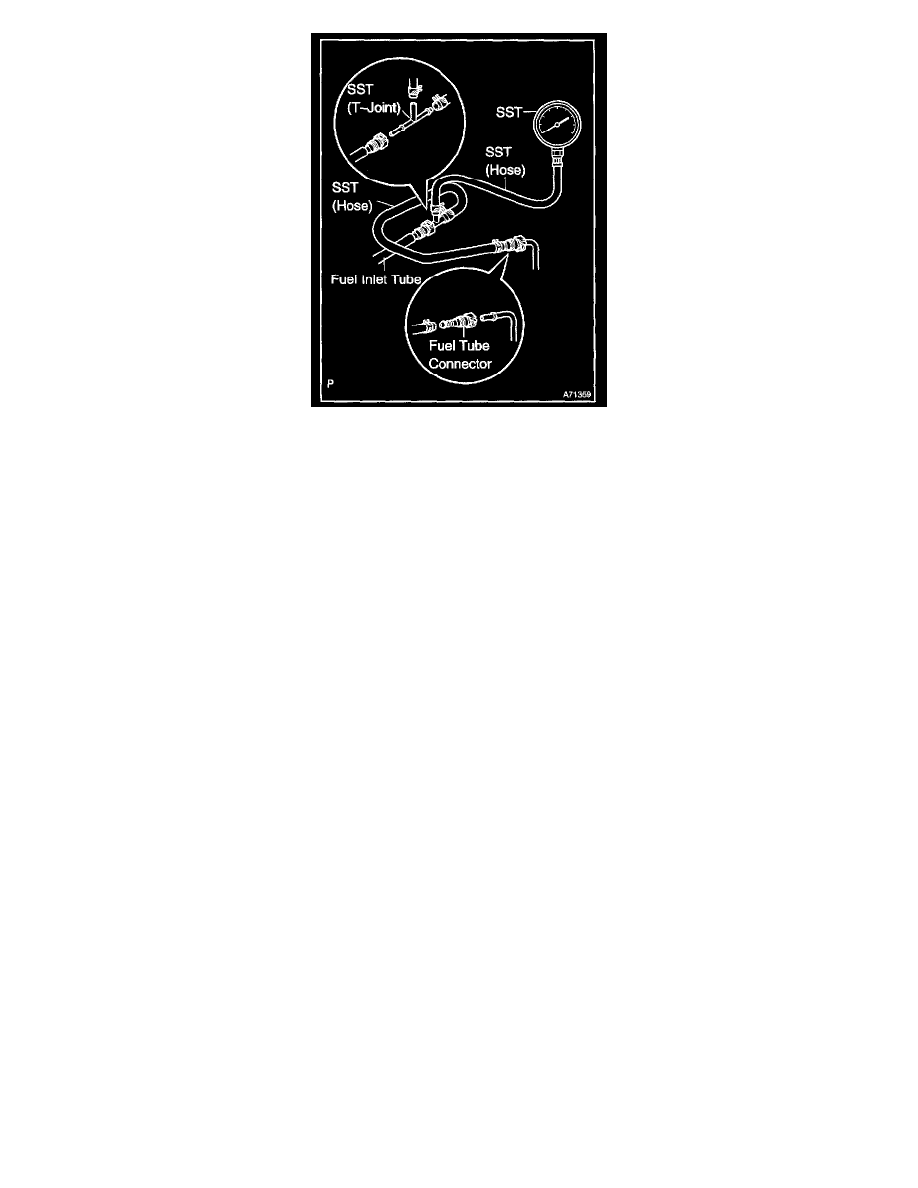

g. Install SST (pressure gauge) and the fuel tube connector as shown in the illustration using SST.

SST 09268-41047 (95336-08070), 09268-45014
(09268-41250, 09268-41200, 09268-41220)

h. Wipe up any gasoline.
i.

Reconnect the negative (-) battery cable.

j.

Connect the hand-held tester to the DLC3.

k. Measure the fuel pressure.

Fuel pressure:  304 to 343 kPa (3.1 to 3.5 kgf/sq.cm, 44 to 50 psi)

If the pressure is high, replace the fuel pressure regulator.
If the pressure is low, check the fuel hoses connections, fuel pump, fuel filter and fuel pressure regulator.

l.

Disconnect the hand-held tester from the DLC3.

m. Start the engine.
n. Measure the fuel pressure at idle.

Fuel pressure:  304 to 343 kPa (3.1 to 3.5 kgf/sq.cm, 44 to 50 psi)

o. Stop the engine.
p. Check that the fuel pressure remains as specified for 5 minutes after the engine stopped.

Fuel pressure:  147 kPa (1.5 kgf/sq.cm, 21 psi)

HINT:  If the pressure is not as specified, check the fuel pump, pressure regulator and/or injectors.

q. After checking the fuel pressure, disconnect the negative (-) battery cable and carefully remove SST and the fuel tube connector to prevent

gasoline splashing.

r.

Reconnect the fuel inlet tube (fuel tube connector).

CAUTION:  After taking the precautions, connect the fuel tube connector (quick type).

2. CHECK FUEL PUMP OPERATION AND CHECK FOR FUEL LEAKS

a. When using the hand-held tester.

1. Connect the hand-held tester to the DLC3.
2. Turn the ignition switch ON and hand-held tester main switch ON.

NOTE:  Do not start the engine.

3. Select the ACTIVE TEST mode on the hand-held tester.
4. Please refer to the hand-held tester operator's manual for further details.
