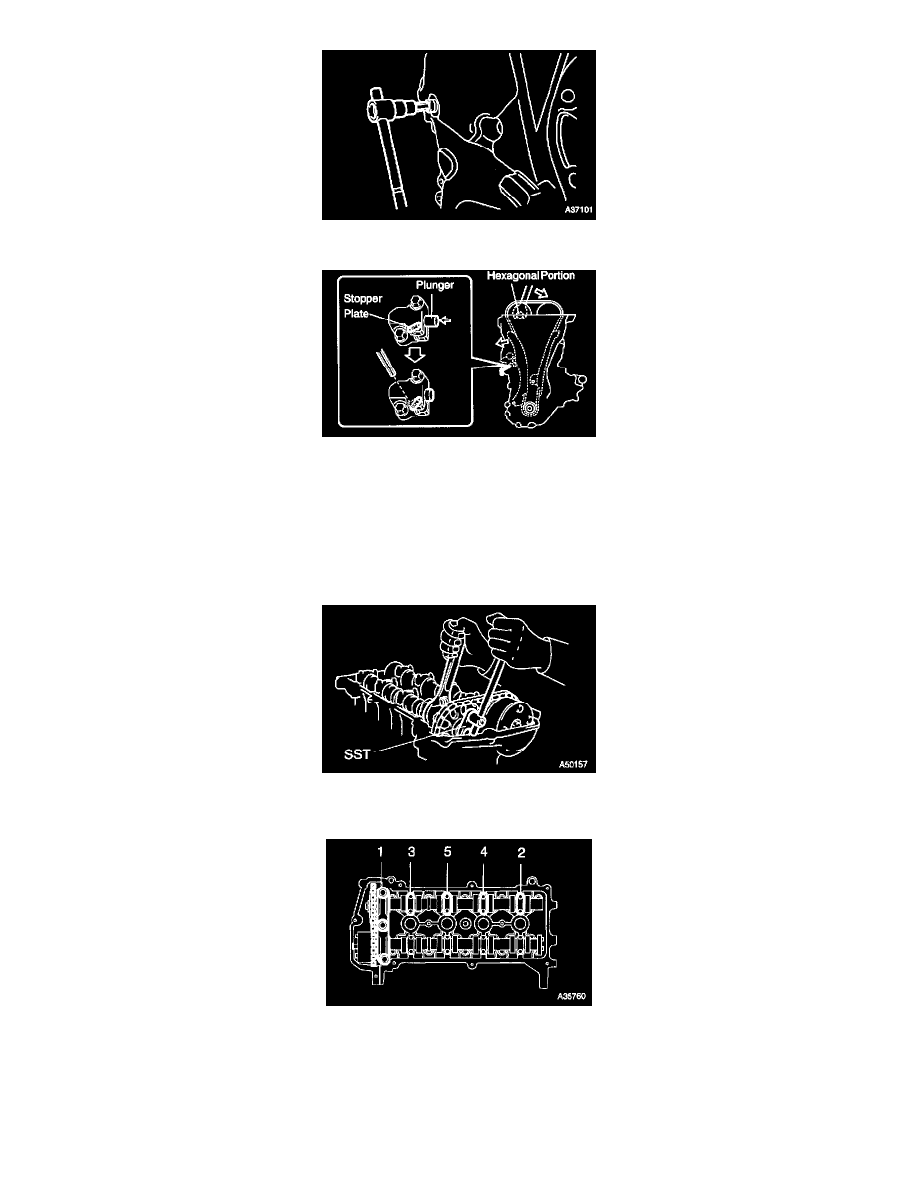

c. Using an 8 mm hexagon wrench, remove the screw plug.

d. Insert a screwdriver into the service hole of the chain tensioner to the hole stopper plate of the chain tensioner at upward position.
e. Using a wrench, rotate the camshaft No. 2 clockwise to push in the plunger of the chain tensioner.
f.

Remove the screwdriver from the service hole, then align the hole of the stopper plate with the service hole and insert a 2 to 3 mm (0.08 to
0.12 in.) diameter bar into the holes to hold the stopper plate.

HINT:
^

Fix the stopper plate using the bar while rotating the camshaft right and left slightly.

^

Hold the bar with tape so that the bar does not come off.

g. Hold the camshaft with a wrench on the hexagonal lobe, and remove the bolt.

SST 09023-38400

h. Using several steps, loosen and remove the 11 bearing cap bolts uniformly in the sequence shown in the illustration, then remove the 5 bearing

caps.

NOTICE:  Loosen each bolt uniformly keeping the camshaft level.
