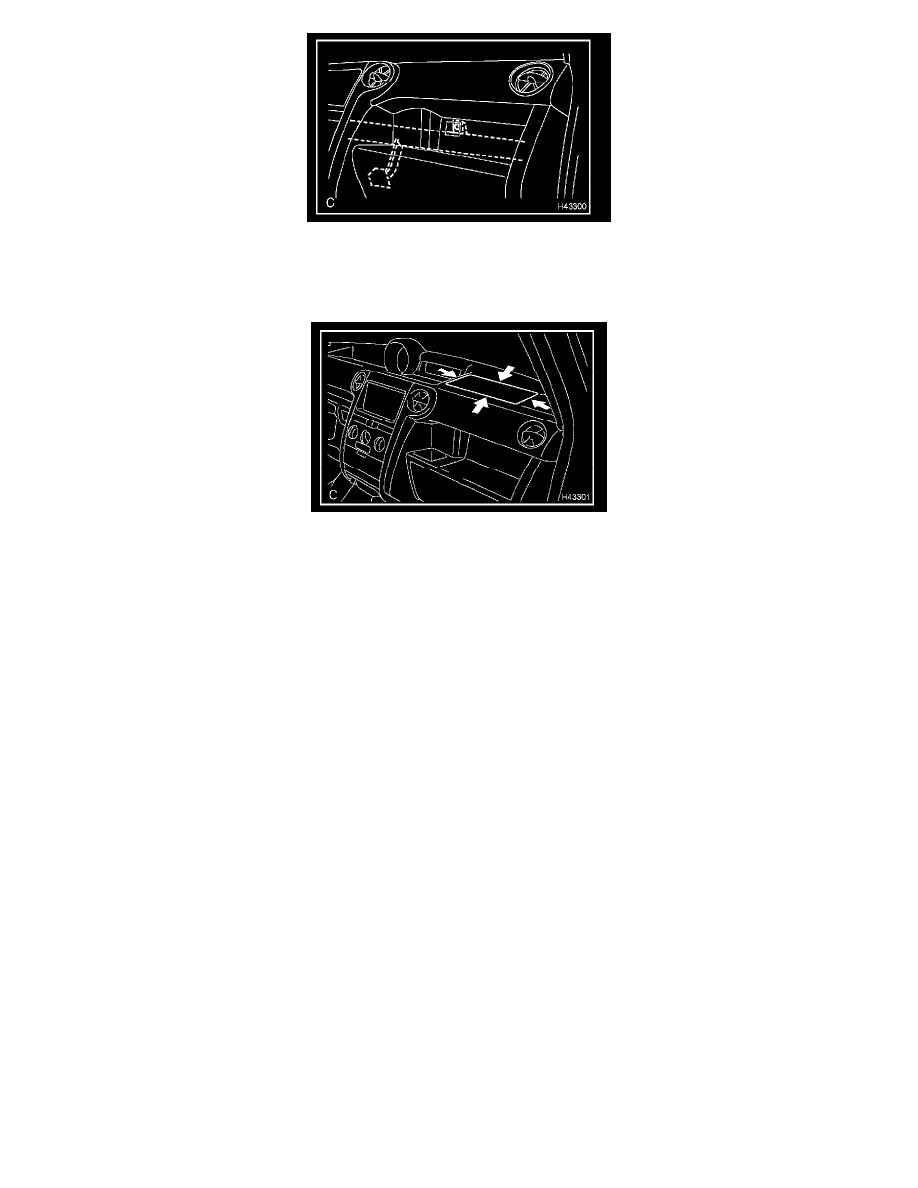

Deformation or cracks on the instrument panel and instrument panel reinforcement.

HINT:
-

If the instrument panel or instrument panel reinforcement is deformed or cracked, never repair it. Always replace it with a new one.

-

There should be no interference between the instrument panel sub-assembly upper and the instrument panel passenger airbag assembly.

CAUTION:  For removal and installation procedures of the instrument panel passenger airbag assembly, see "Replacement", and be sure to
follow the correct procedure.

WIRE HARNESS AND CONNECTOR

VEHICLE NOT INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

VEHICLE INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

b. Check for breaks in all wires of the SRS wire harness, and exposed conductor.
c. Check to see if the SRS wire harness connectors are cracked or chipped.

HINT:  The SRS wire harness is integrated with the engine room main wire, instrument panel wire, floor wire, harness assembly.

AIRBAG FRONT SENSOR

VEHICLE NOT INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

VEHICLE INVOLVED IN COLLISION
a. Perform a diagnostic system check.

Refer to Air Bag Systems; Testing and Inspection.

b. When the headlamp of the vehicle or its periphery is damaged, check if there is any damage to the airbag front sensor. If there are any defects

mentioned below, replace the airbag front sensor with a new one:
-

Cracks, dents or chips in the case, or damage to the case plate.

-

Cracks, dents, chips and scratches in the connector.

-

Peeling of the label or damage to the serial number.
