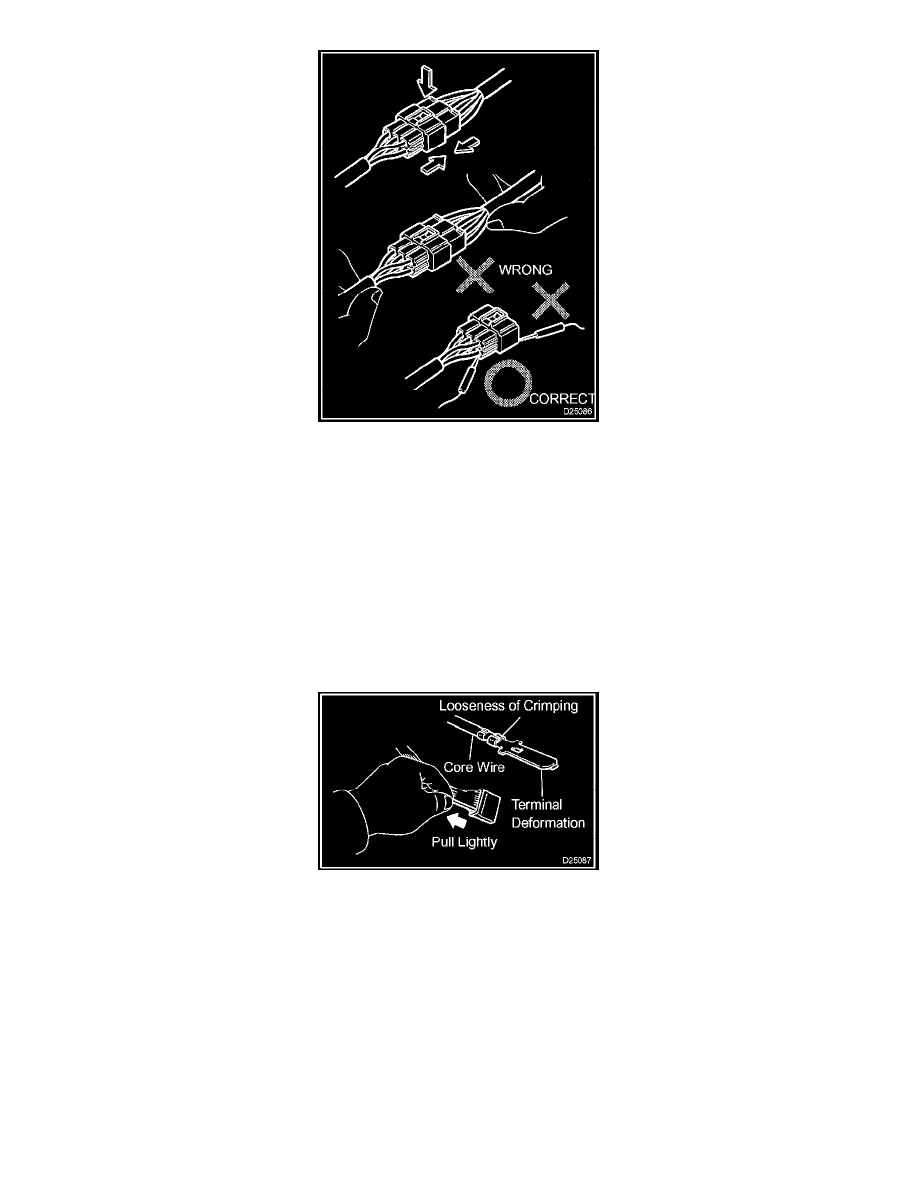

1. When disconnecting a connector, first squeeze the mating halves tightly together to release the lock, then press the lock claw and separate

the connector.

2. When disconnecting a connector, do not pull on the harnesses. Grasp the connector directly and separate it.
3. Before connecting the connector, check that there are no deformed, damaged, loose or missing terminals.
4. When connecting a connector, press firmly until you hear the lock close with a "click" sound.
5. If checking the connector with a Toyota electrical tester, check it from the backside (harness side) of the connector using a mini test lead.

NOTE:
-

As a waterproof connector cannot be checked from the backside, check by connecting a sub-harness.

-

Do not damage the terminals by moving the inserted tester needle.

c. CONNECTOR CHECKING POINTS

1. Checking when the connector is connected:

Squeeze the connector together to confirm that it is fully inserted and locked.

2. Checking when the connector is disconnected:

Check by pulling the wire harness lightly from the backside of the connector. Look for unlatched terminals, missing terminals, loose crimps
or broken conductor wires.
Check visually for corrosion, metallic or foreign objects and water; and bent, rusted, overheated, contaminated, or deformed terminals.

NOTE:  When testing a gold-plated female terminal, always use a gold-plated male terminal.
