Subaru Workshop Service and Repair Manuals

Center Mounted Brake Lamp: Service and Repair

High-mounted Stop Light

REMOVAL

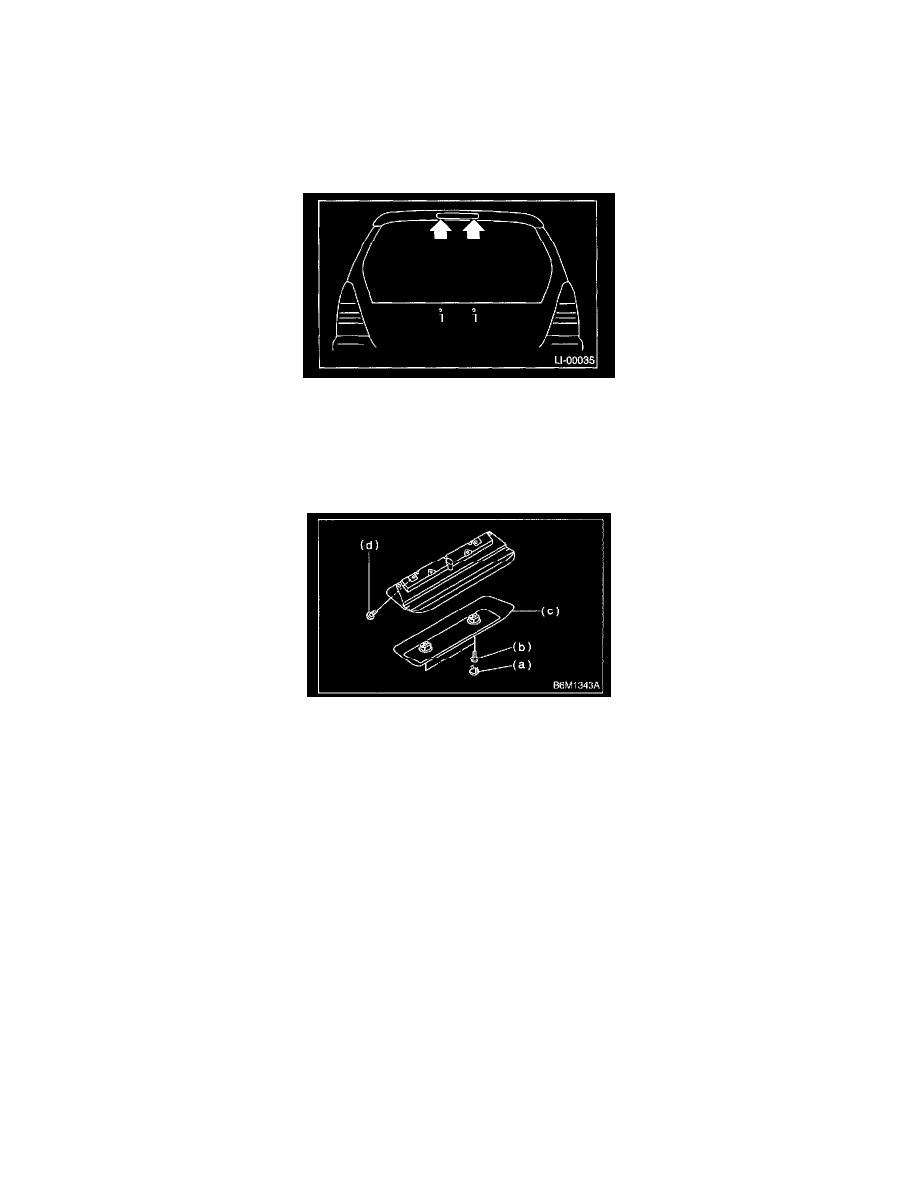

1. REAR SPOILER BUILT-IN TYPE

1. Disconnect the ground cable from battery.
2. Remove the caps and bolts, then detach the high-mounted stop light assembly.

3. Disconnect the connector of high-mounted stop light from body harness.

2. STANDARD TYPE

1. Disconnect the ground cable from battery.
2. Remove the cap (a) by prying on the edge with screwdriver.
3. Remove the screws (b), and then the detach cover (c).

4. Remove screws (d), and then detach the high-mounted stop light while disconnecting connector.

INSTALLATION

Install in the reverse order of removal.
