Throttle Position Sensor: Adjustments

ADJUSTMENT

1. Turn the ignition switch to OFF.

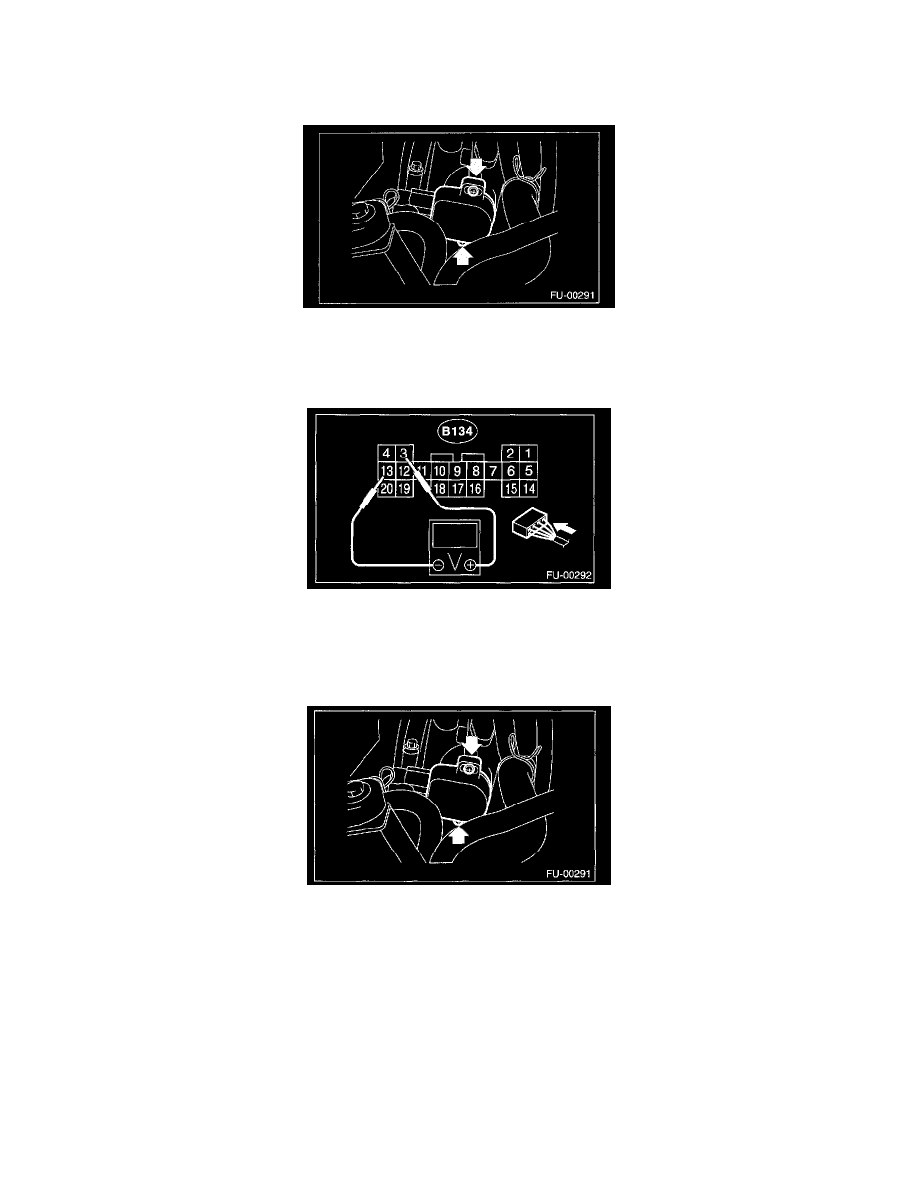

2. Loosen the throttle position sensor holding screws.
3. When using voltage meter;

1. Take out the ECM.
2. Turn the ignition switch to ON.

3. Adjust the throttle position sensor to the proper position to allow the voltage signal to the ECM to be in specification.

Connector & terminal/Specified voltage
(B134) No. 3 (+) - (B134) No. 13 (-) / 0.45 - 0.55 V
[Fully closed.]

4. Tighten the throttle position sensor holding screws.

Tightening torque: 1.6 N.m (0.16 kgf.m, 1.2 ft.lb)

4. When using Subaru Select Monitor;

1. Turn the ignition switch to OFF.
