Subaru Workshop Service and Repair Manuals

Alternator: Testing and Inspection

INSPECTION

1. DIODE

CAUTION:  Never use a mega tester (measuring use for high voltage) or any other similar measure for this test; otherwise, the diodes may be
damaged.

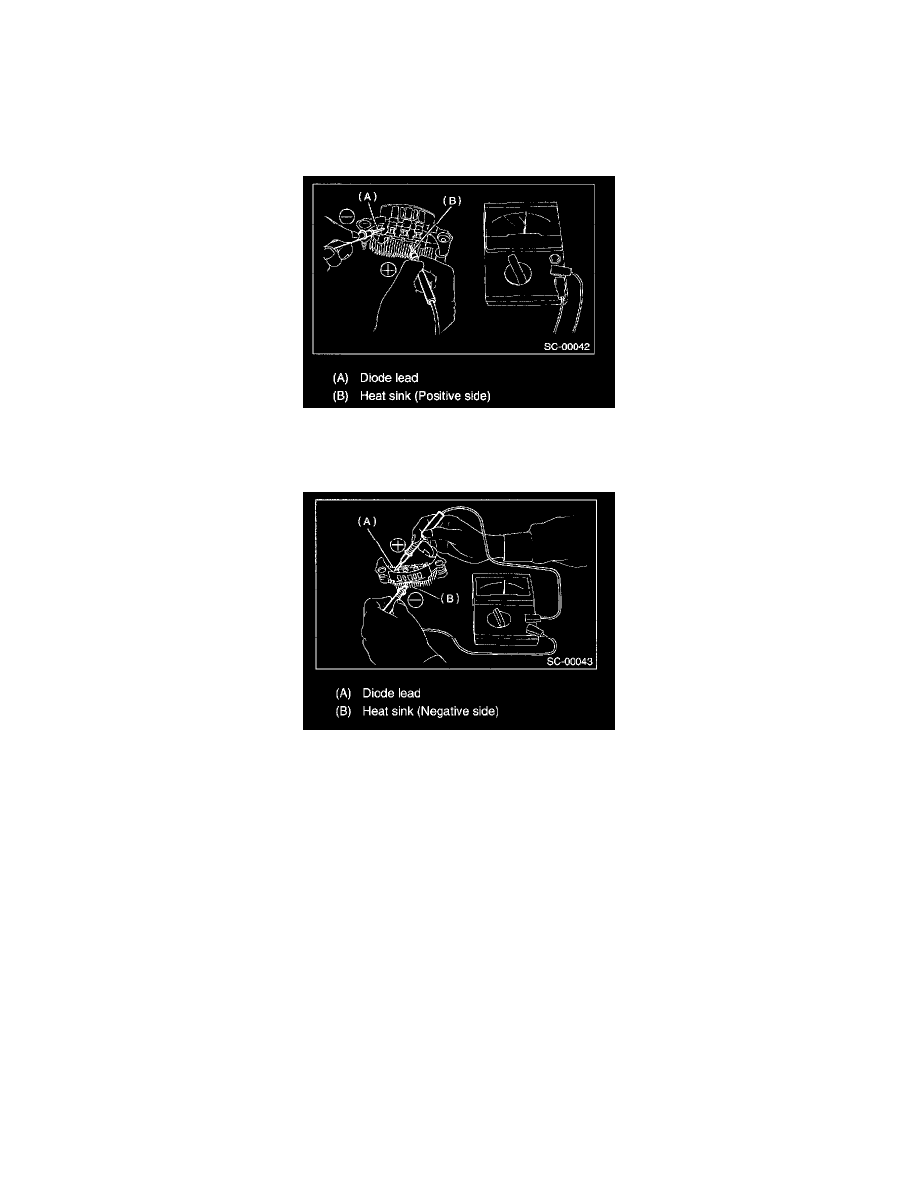

1. Checking positive diode

Check for continuity between the diode lead and positive side heat sink. The positive diode is in good condition if resistance is 1 Ohm or less
only in the direction from the diode lead to heat sink.

2. Checking negative diode

Check for continuity between the negative side heat sink and diode lead. The negative diode is in good condition if resistance is 1 Ohm or less
only in the direction from the heat sink to diode lead.

2. ROTOR

1. Slip ring surface

Inspect the slip rings for contamination or any roughness of the sliding surface. Repair the slip ring surface using a lathe or sand paper.

2. Slip ring outer diameter

Measure the slip ring outer diameter. If the slip ring is worn replace rotor assembly.

Slip ring outer diameter:

Standard
22.7 mm (0.894 in)

Limit
22.1 mm (0.870 in)
