Timing Chain: Testing and Inspection
1st Timing Chain

1st Timing Chain and Chain Tensioner Inspection

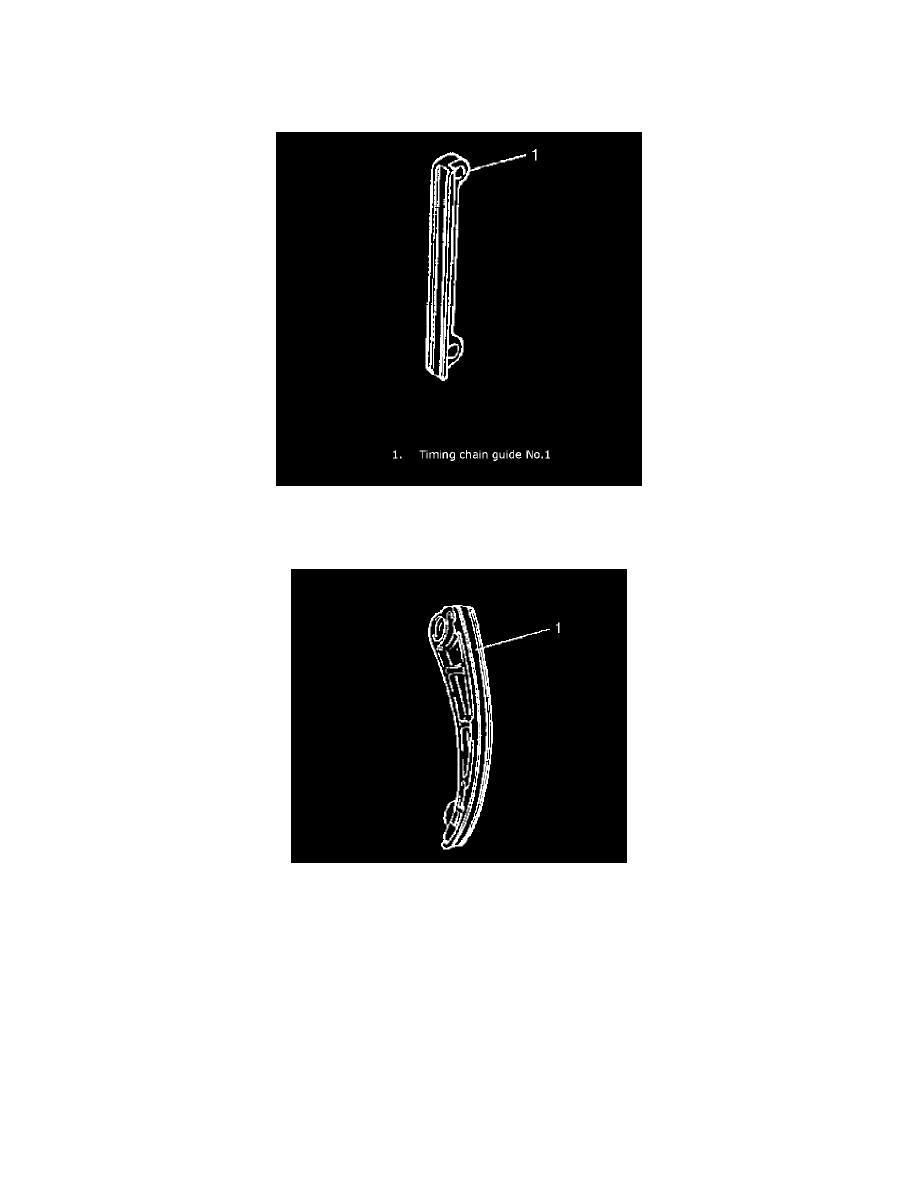

Timing Chain Guide No.1

Check shoe for wear or damage.

Timing Chain Tensioner

Check shoe (1) for wear or damage.

Crankshaft Timing Sprocket
