Apply a light coat of engine oil to the flare nut, and tighten the flare nut by hand.

-

Using SST, tighten the flare nut to specified torque. (SST 09631-22020)

NOTICE: Do not rotate the fuel pipe, when tightening the flare nut.

Torque:
-

Fuel pump side: 28 Nm (28 kgf.cm; 21 ft.lb)

-

Others: 30 Nm (310 kgf.cm; 22 ft.lb)

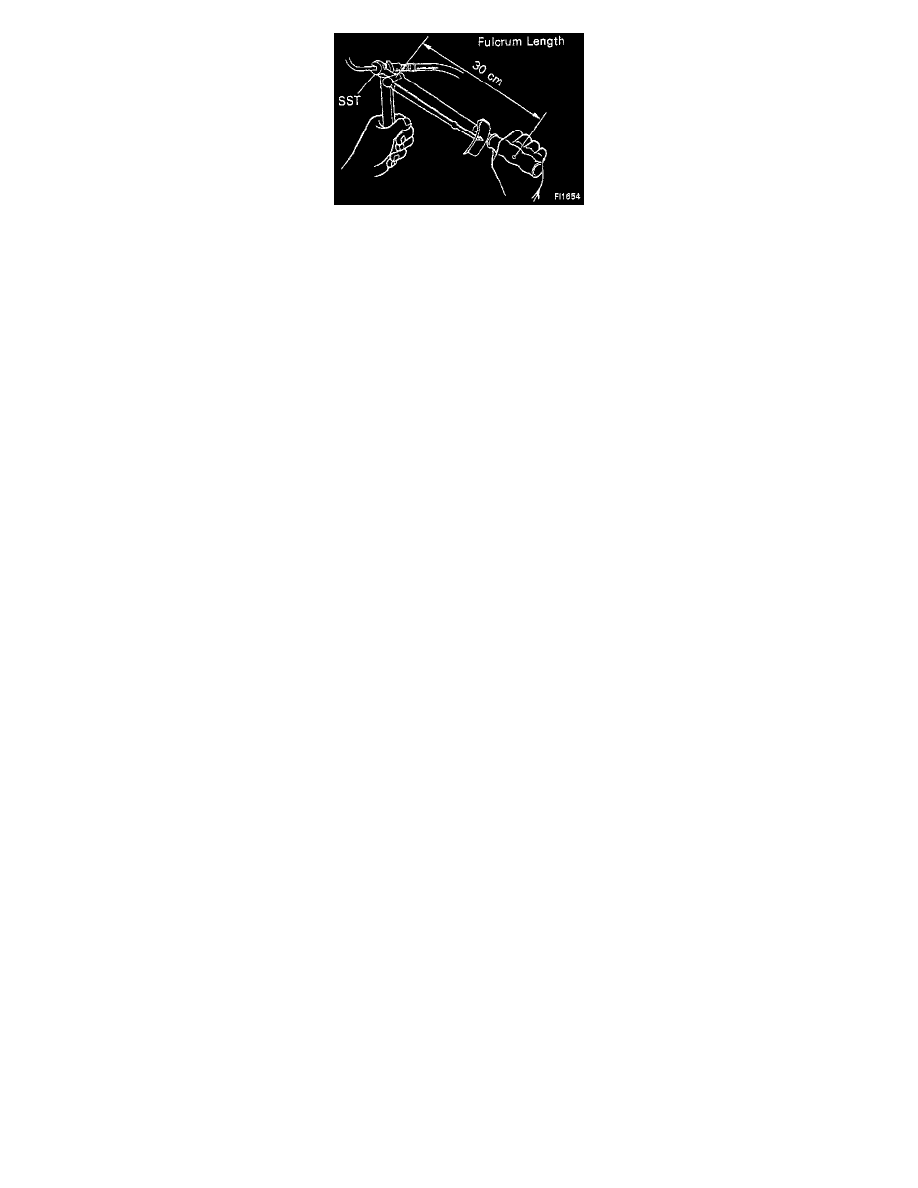

HINT: Use a torque wrench with a fulcrum length of 30 cm (11.81 in.)
