Air Flow Meter/Sensor: Testing and Inspection

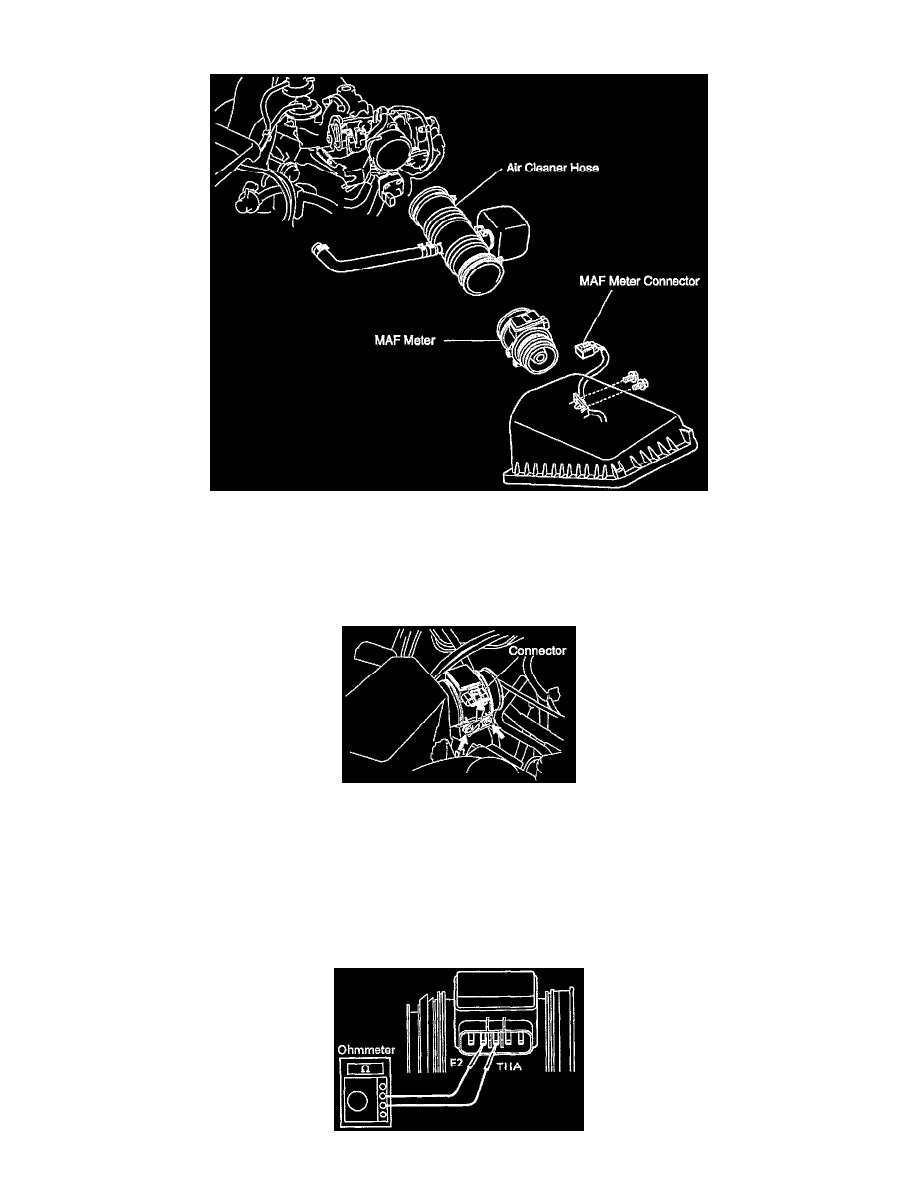

MAF METER REMOVAL / INSTALLATION

1. REMOVE AIR CLEANER HOSE

-

Disconnect the PCV hose.

-

Loosen the 2 hose clamps, and remove the air cleaner hose.

2. REMOVE MAF METER

-

Disconnect the MAF meter connector.

-

Remove the 2 bolts and MAF meter.

Torque: 6.9 Nm (70 kgf.cm, 61 in.lb)

INSTALLATION HINT: Installation is in the reverse order of removal.

MAF METER INSPECTION

1. INSPECT MAF METER RESISTANCE
