Air Bag Harness: Testing and Inspection

WIRE HARNESS AND CONNECTOR INSPECTION

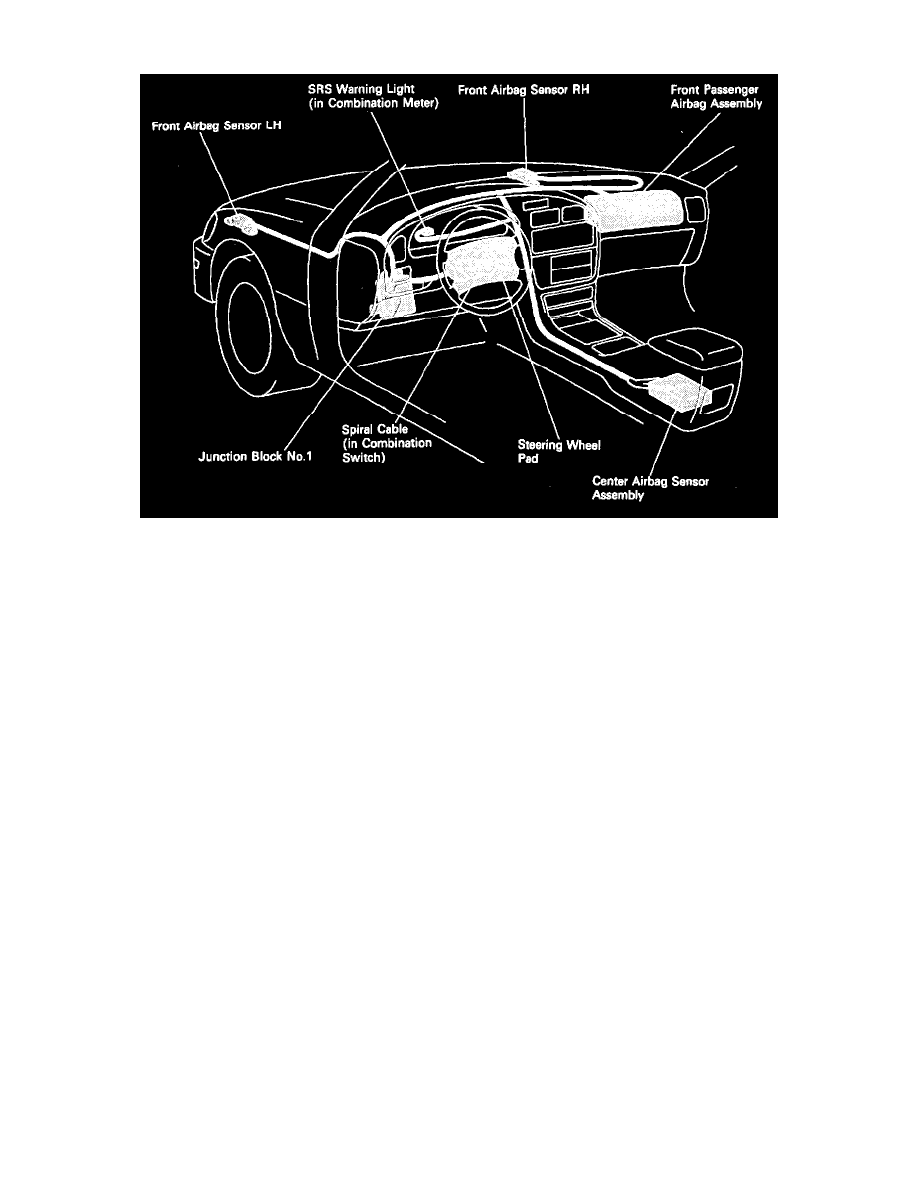

HINT: The SRS wire harness is integrated with the cowl wire harness assembly and floor wire harness assembly.
The wires for the SRS wire harness are encased in a yellow corrugated tube and all the connectors in the system are a standard yellow color.

1. Vehicles not involved in a collision.

(a) Do a diagnostic system check.

2. Vehicles involved in a collision.

(a) Do a diagnostic system check
(b) If there is a break in any of the wires in the SRS wire harness, or if conductors are exposed.
(c) In the SRS wire harness connectors are cracked or chipped.

REPLACEMENT REQUIREMENTS

In the following cases, replace the wire harness or connector.
-

If any part of the SRS wire harness or any connector has been found to be faulty in troubleshooting.

-

If any part of the SRS wire harness or any connector has been found to be faulty during the inspection.

NOTICE: If the wire harness used in the SRS is damaged, replace the whole wire harness assembly.
When the connector to the front airbag sensor can be repaired alone (when there is no damaged to the wire harness). Use the repair wire specially
designed for the purpose.
