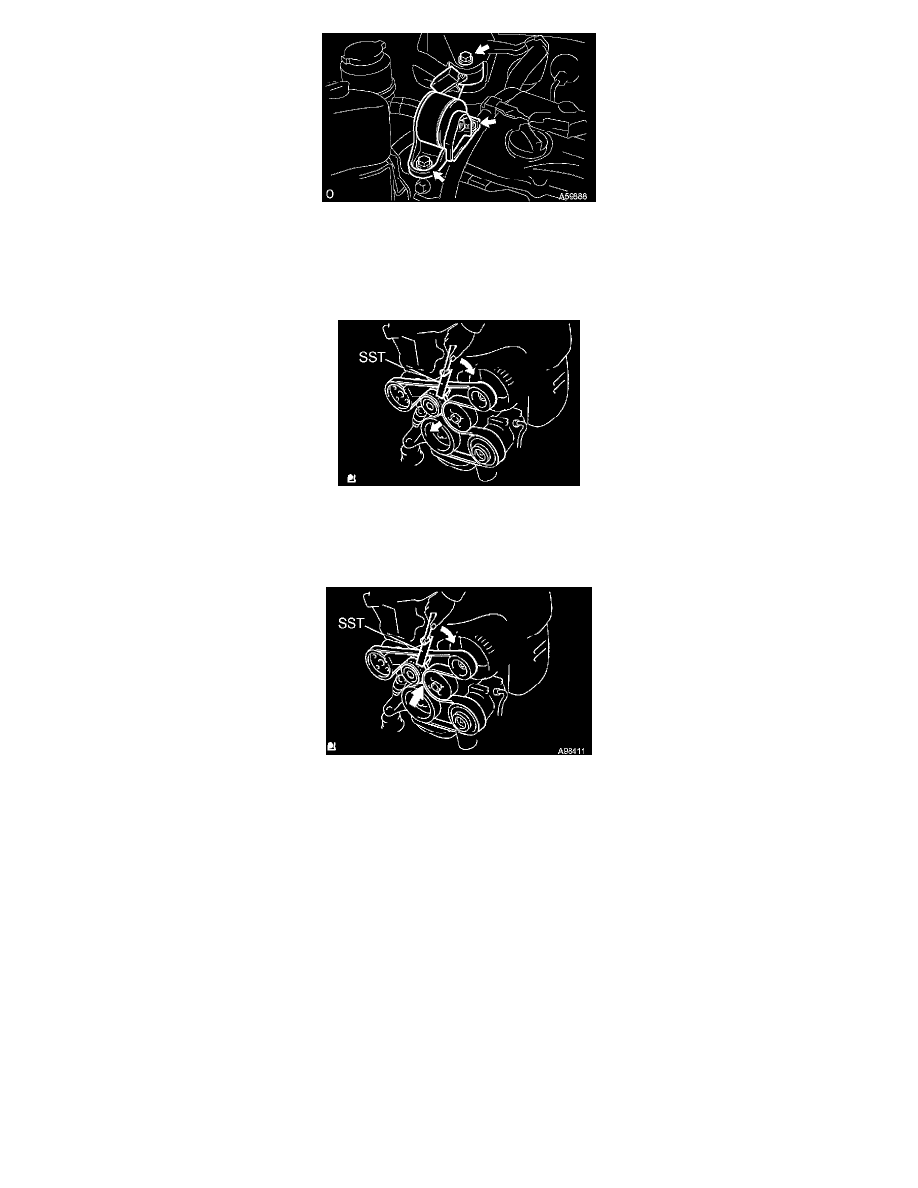

a) Remove the 3 bolts and control rod.

5. REMOVE ENGINE MOUNTING STAY NO.2 RH
6. REMOVE ENGINE MOUNTING BRACKET NO.2 RH
7. REMOVE FAN AND GENERATOR V BELT

a) Slowly turn the belt tensioner clockwise for more than 3 seconds, and remove the drive belt by using SST.

SST 09249-63010

8. INSTALL FAN AND GENERATOR V BELT

a) Slowly turn the belt tensioner clockwise for more than 3 seconds, and install the drive belt by using SST.

SST 09249-63010

9. INSTALL ENGINE MOUNTING BRACKET NO.2 RH

Torque: 52 Nm (531 kgf-cm, 38 ft. lbs.)

10. INSTALL ENGINE MOUNTING STAY NO.2 RH

Torque: 64 Nm (653 kgf-cm, 47 ft. lbs.)

11. INSTALL ENGINE MOVING CONTROL ROD W/BRACKET
