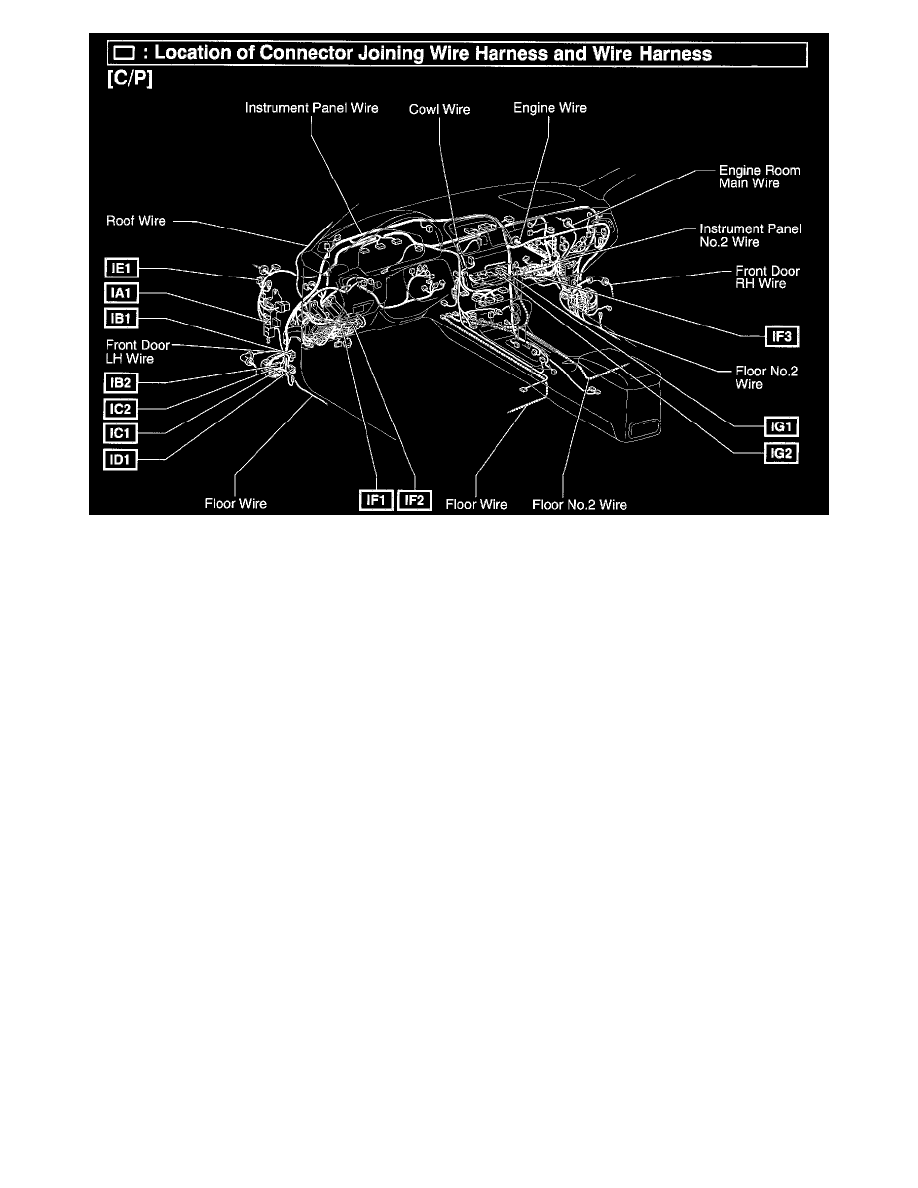

Instrument Panel [C/P]

Connector

Location

IA1

Floor Wire and Cowl Wire (Left Kick Panel)

IB1

Front Door LH Wire and Instrument Panel Wire (Left Kick Panel)

IB2

Front Door LH Wire and Instrument Panel Wire (Left Kick Panel)

IC1

Floor Wire and Instrument Panel Wire (Left Kick Panel)

IC2

Floor Wire and Instrument Panel Wire (Left Kick Panel)

ID1

Front Door LH Wire and Floor Wire (Left Kick Panel)

IE1

Cowl Wire and Cowl Wire (Cowl Side Panel LH)

IF1

Instrument Panel Wire and Cowl Wire (Lower Finish Panel)

IF2

Instrument Panel Wire and Cowl Wire (Lower Finish Panel)

IF3

Instrument Panel Wire and Cowl Wire (Under the Blower Motor)

IG1

Instrument Panel Wire and Instrument Panel No.2 Wire (Behind the Radio and Player)

IG2

Instrument Panel Wire and Instrument Panel No.2 Wire (Behind the Radio and Player)
