Battery positive voltage: 10 - 14 V

8. DISCONNECT CONNECTORS

Disconnect the 2 connectors from the actuator.

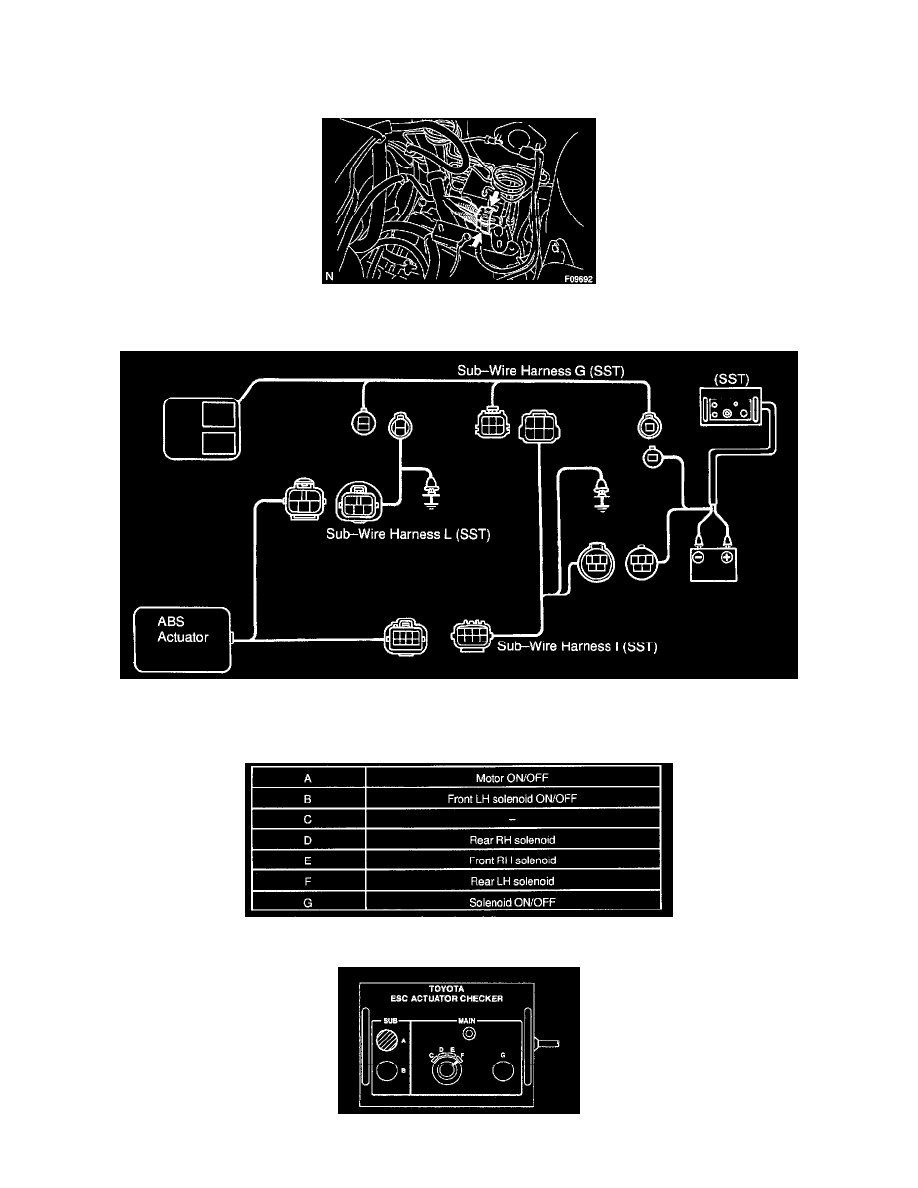

9. CONNECT ACTUATOR CHECKER (SST)

a. Connect the actuator checker (SST) to the actuator side wire harness via the sub-wire harness (SST), as shown.

SST 09990-00150, 09990-00250, 09990-00300, 09990-00360

b. Connect the red cable of the checker to the battery positive (+) terminal and black cable to the negative (-) terminal. Connect the black cable of

the sub-wire harness to the battery negative (-) terminal or body ground.

10. INSPECT ABS ACTUATOR OPERATION OF REAR LH WHEEL

HINT:  The functions of the ABS actuator checker switches are shown in the table.

a. Start the engine and run it at idle.
