Toyota Workshop Service and Repair Manuals

Wheel Fastener: Service and Repair
Front

REPLACEMENT

1. REMOVE FRONT WHEEL

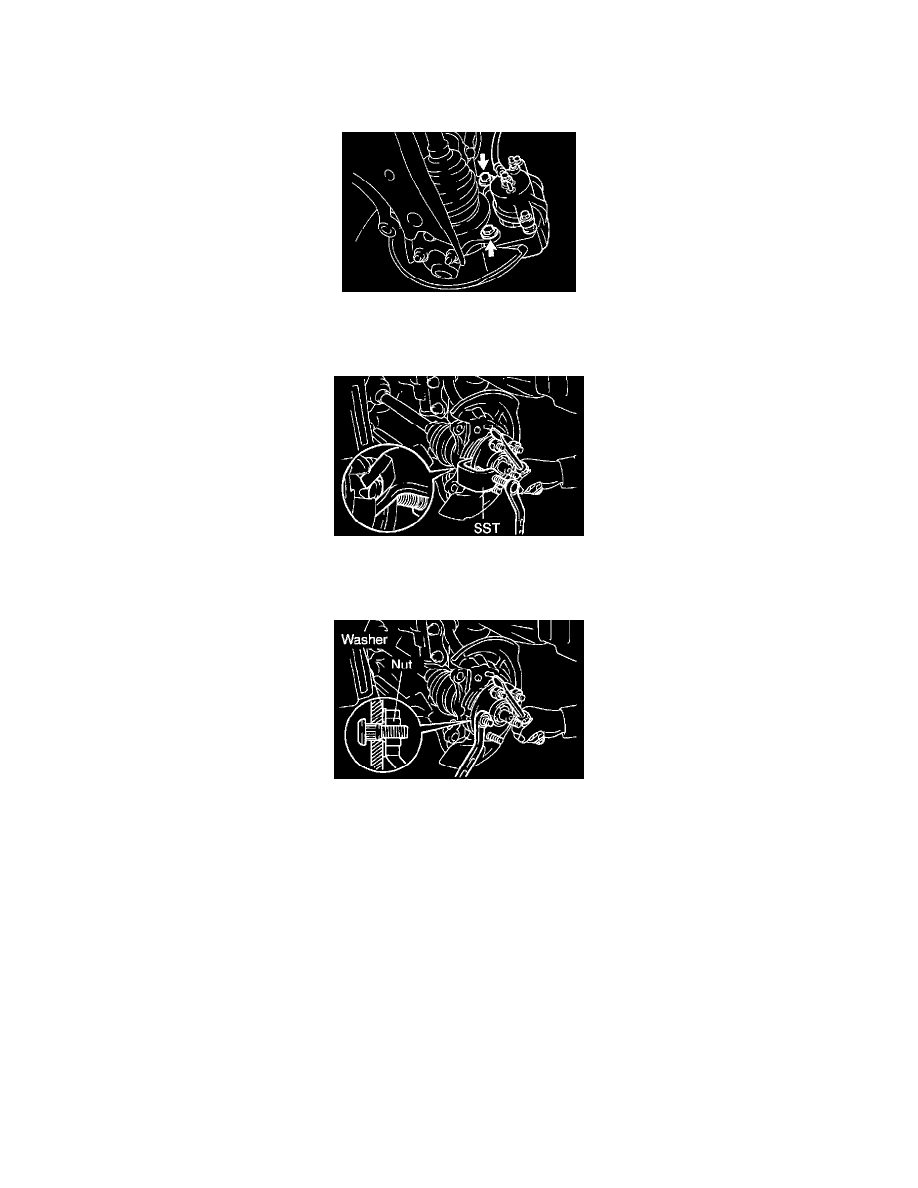

2. REMOVE BRAKE CALIPER AND DISC

(a) Remove the 2 bolts, brake caliper and disc.
(b) Support the brake caliper securely.

3. REMOVE HUB BOLT

Using SST, 2 nuts and a screwdriver or an equivalent, remove the hub bolt.
SST 09628-10011

4. INSTALL HUB BOLT

(a) Install a washer and nut to a new hub bolt as shown in the illustration.
(b) Using a screwdriver or an equivalent to hold, install the hub bolt by torquing the nut.
(c) Remove the 3 nuts and washer.

5. INSTALL DISC AND BRAKE CALIPER

Install the disc, brake caliper and 2 bolts.
Torque: 107 Nm (1,090 kgf-cm, 79 ft. lbs.)

6. INSTALL FRONT WHEEL

Torque: 103 Nm (1,050 kgf-cm, 76 ft. lbs.)
