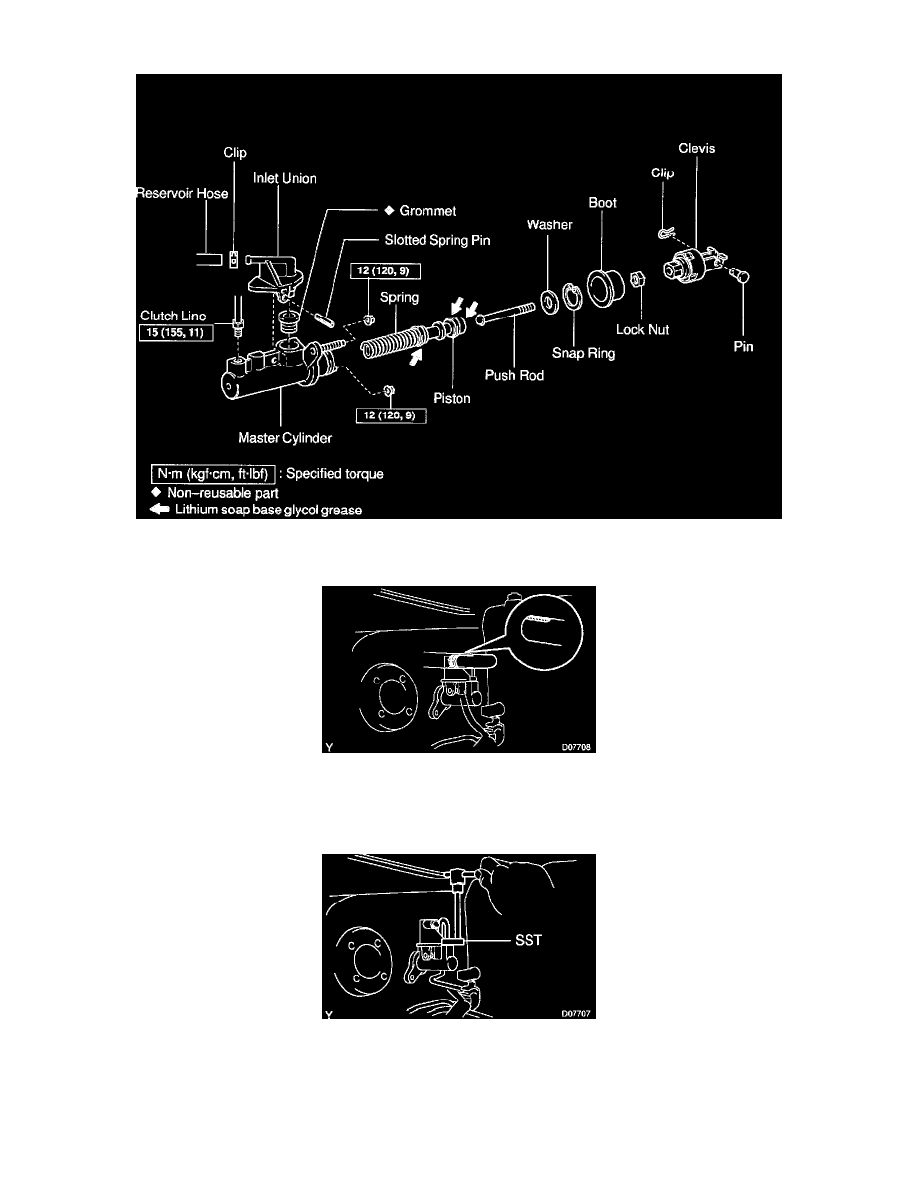

Clutch Master Cylinder: Service and Repair

REMOVAL

1. REMOVE BRAKE BOOSTER

2. DISCONNECT RESERVOIR HOSE

a. Using pliers, disconnect the clip.
b. Disconnect the reservoir hose from the inlet union.
c. Use a container to catch the fluid.

3. DISCONNECT CLUTCH LINE

a. Using SST, disconnect the clutch line.

SST 09023-00100

b. Use a container to catch the fluid.

4. REMOVE CLIP AND PIN

Using needle-nose pliers, remove the clip and pin.
