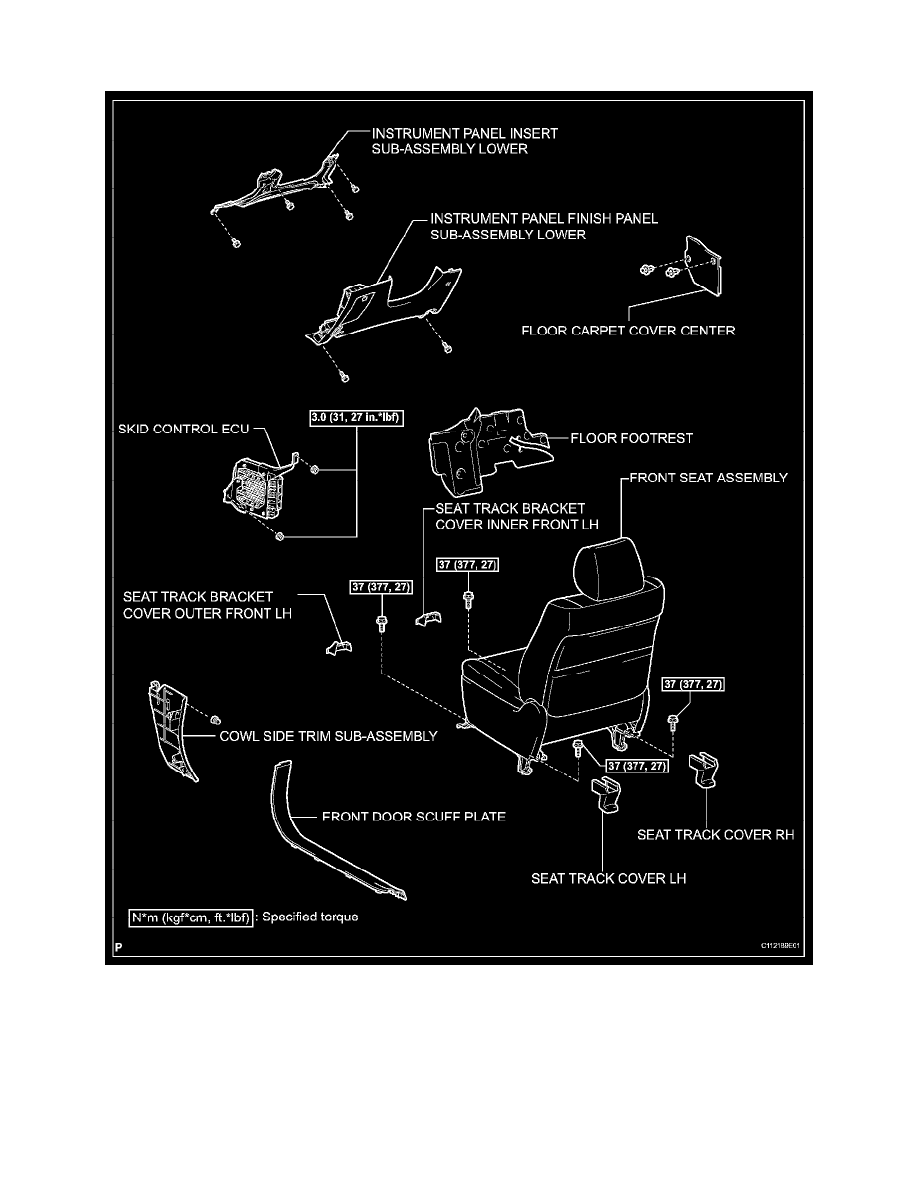

2. REMOVE PARKING BRAKE SWITCH ASSEMBLY

a) Remove the screw and parking brake switch assembly from the parking brake pedal.

3. REMOVE PARKING BRAKE NO.1 CABLE ASSEMBLY

a) Pull up the parking brake pedal claw.
b) Remove the lock nut and wire adjusting No.1 nut of the parking brake No.1 cable assembly from the parking brake pedal.
c) Remove the clip and parking brake No.1 cable assembly from the parking brake pedal.

REASSEMBLY

1. INSTALL PARKING BRAKE NO.1 CABLE ASSEMBLY

a) Pass the parking brake No.1 cable assembly through the parking brake pedal and hold the cable with the clip.
b) Pass the parking brake cable through the pedal guide. Temporarily tighten the wire adjusting No.1 nut and lock nut.

HINT:  Fully tighten the wire adjusting No.1 nut and lock nut when adjusting the parking brake pedal free play

c) Fully bend the parking brake pedal claw.

2. INSTALL PARKING BRAKE SWITCH ASSEMBLY

a) Install the parking brake switch assembly with the screw.
