Cabin Temperature Sensor / Switch: Testing and Inspection
Room Temperature Sensor (For Manual Air Conditioning)

ON-VEHICLE INSPECTION

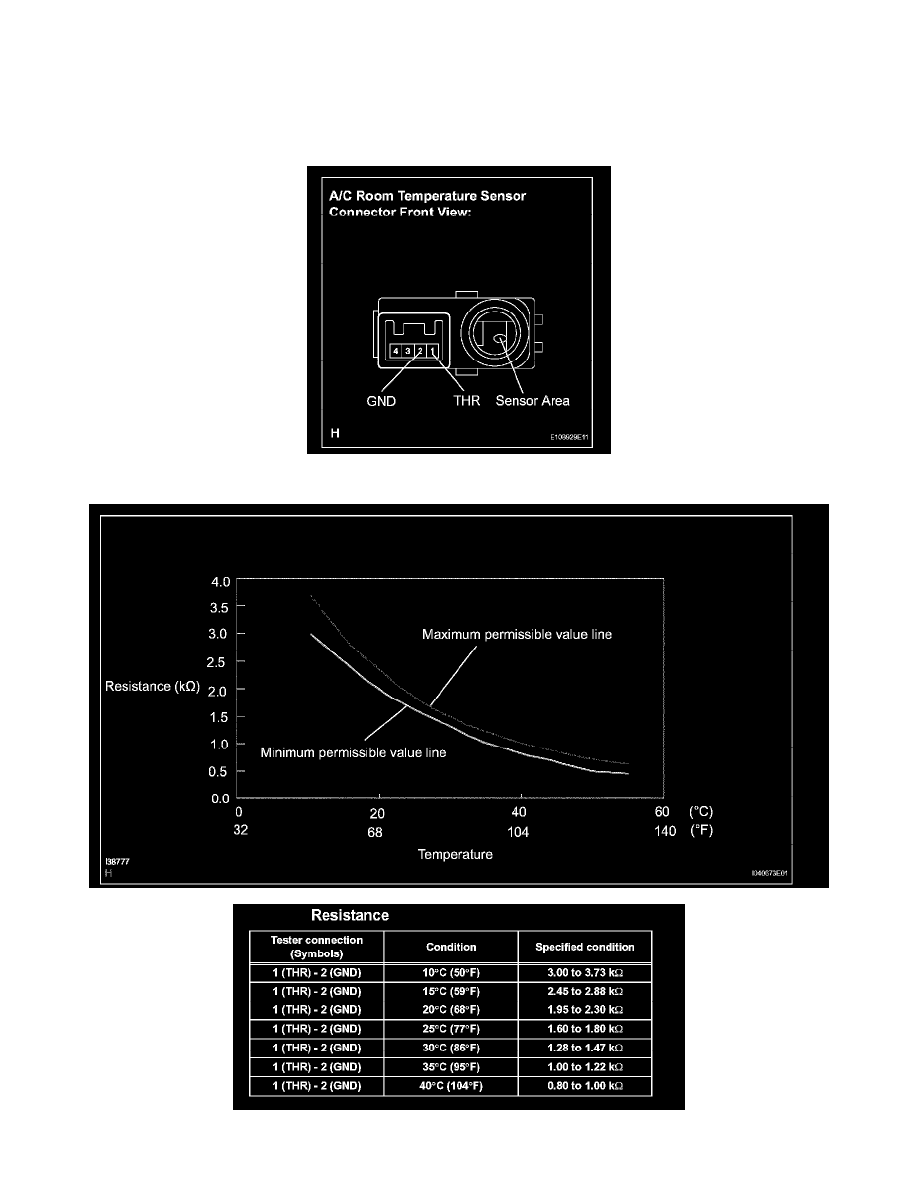

1. INSPECT A/C ROOM TEMPERATURE SENSOR

a. Remove the A/C room temperature sensor.

b. Measure the resistance according to the value(s) in the table.

NOTE:
-

Even slightly touching the sensor may change the resistance value. Be sure to hold the connector of the sensor.

-

When measuring, the sensor temperature must be the same as the ambient temperature.

HINT:  As the temperature increases, the resistance decreases (see the graph).

If the resistance value is not as specified, replace the sensor.
