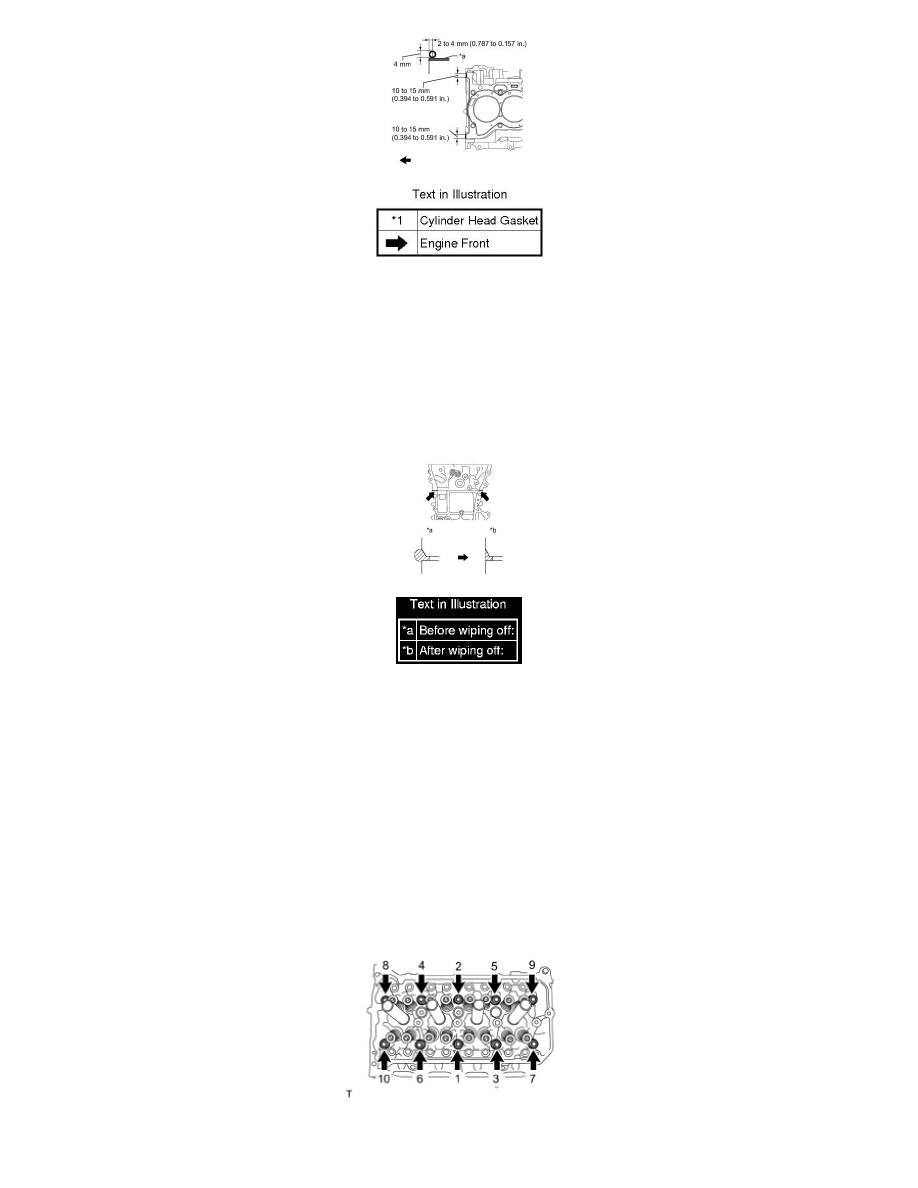

Seal packing:

Toyota Genuine Seal Packing Black, Three Bond 1207B or equivalent

NOTICE:
*

Remove any oil from the cylinder head gasket and cylinder head.

*

Install the cylinder head gasket within 3 minutes and tighten the bolts within 15 minutes of applying seal packing.

(d) After tightening the cylinder head bolts, wipe off the seal packing material seeped out from the contact surfaces between the cylinder head and

cylinder block.

6. INSTALL CYLINDER HEAD SUB-ASSEMBLY

HINT
The cylinder head bolts are tightened in 3 progressive steps.

(a) Place the cylinder head on the cylinder block.

NOTICE:
*

Make sure that no oil is on the mounting surface of the cylinder head.

*

Place the cylinder head on the cylinder block gently in order not to damage the gasket with the bottom part of the head.

(b) Install the plate washers to the cylinder head bolts.

(c) Apply a light coat of engine oil to the threads and under the heads of the cylinder head bolts.

(d) Step 1:

(1) Using a 10 mm bi-hexagon wrench, install and uniformly tighten the 10 cylinder head bolts in several steps, in the sequence shown in the

illustration.
