Headliner: Service and Repair

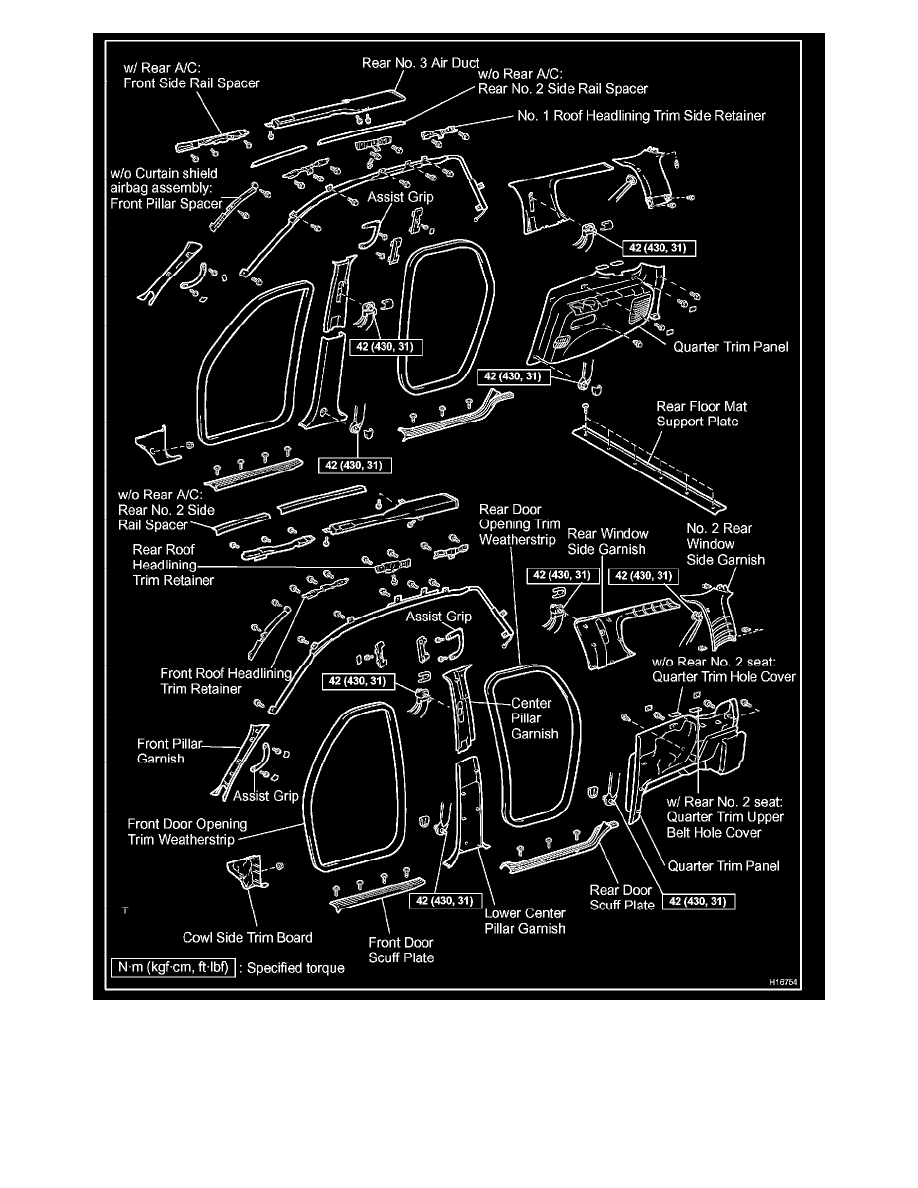

REMOVAL

1. w/ Rear No 2 seat:

REMOVE REAR NO. 2 SEAT

2. REMOVE FRONT DOOR SCUFF PLATE

a. Remove the 4 screws and front door scuff plate.
b. Use the same manner described above to the other side.

3. REMOVE COWL SIDE TRIM BOARD

a. Remove the nut and cowl side trim board.
b. Use the same manner described above to the other side.

4. REMOVE FRONT DOOR OPENING TRIM WEATHERSTRIP
5. REMOVE FRONT PILLAR GARNISH

a. Remove the assist grip.

1. Using a screwdriver, remove the 2 assist grip plugs.

HINT:  Tape the screwdriver tip before use.

2. Remove the 2 screws and assist grip.

b. Remove the front pillar garnish.
c. Use the same manner described above to the other side.
