Toyota Workshop Service and Repair Manuals

Exterior Moulding / Trim: Service and Repair

REMOVAL

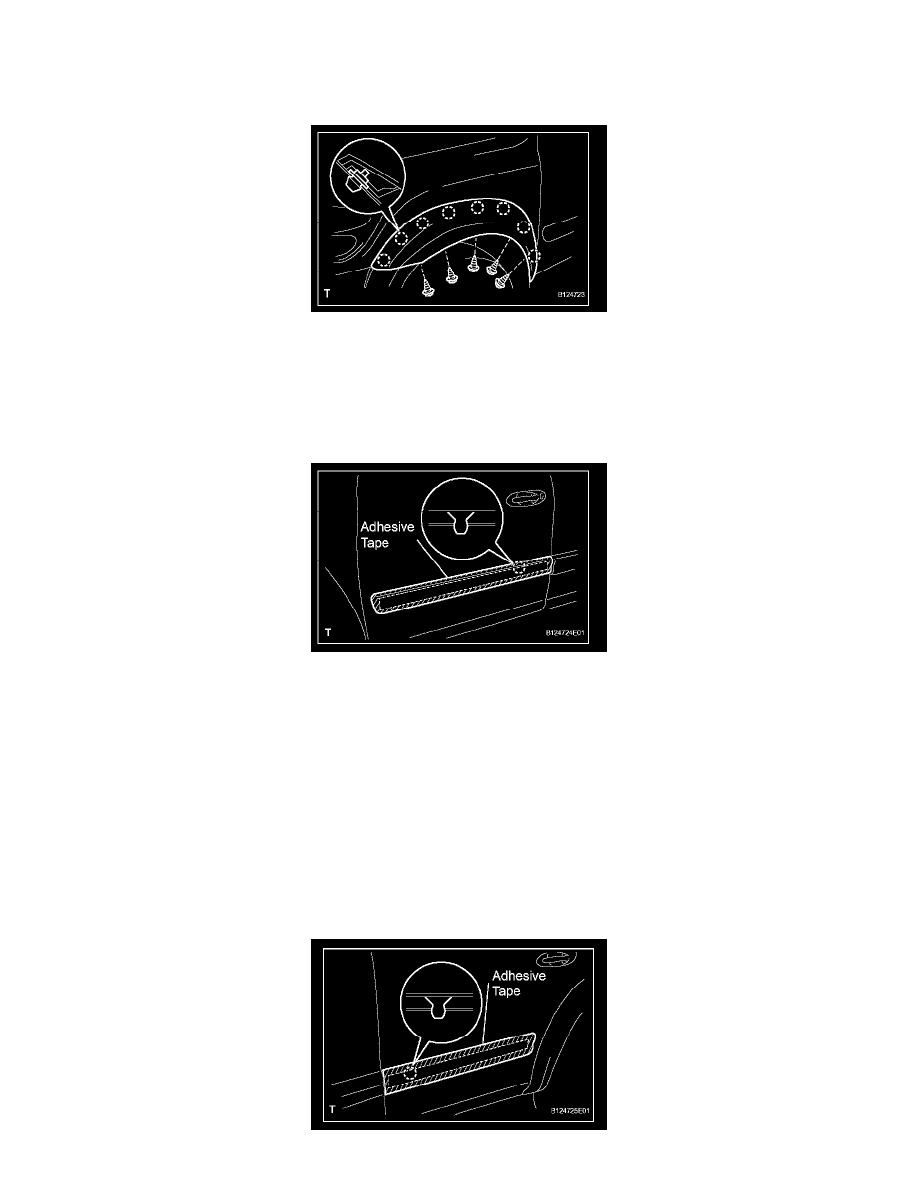

1. REMOVE FRONT FENDER MOULDING SUB-ASSEMBLY

a. Remove the 3 screws and front mudguard.
b. Remove the 5 screws.
c. Using a moulding remover, remove the front fender moulding.

HINT:  Tape the moulding remover tip before use.

2. REMOVE FRONT DOOR MOULDING OUTSIDE

a. Apply protective tape to the outer surface as shown in the illustration, to keep the surface from being scratched.
b. Using a heat light, heat the moulding to 40 - 60 degrees C (104 - 140 degrees F)

NOTE:  Do not heat moulding excessively.

c. Tie both piano wire ends to wooden blocks or similar objects.
d. Cut the adhesive tape by pulling the piano wire.

NOTE:
-

If reusing the moulding, take care not to damage the moulding.

-

Do not damage the door panel.

e. Remove the moulding.

3. REMOVE REAR DOOR OUTSIDE MOULDING
