b. Install the rear bumper cover.
c. Install the rear mudguard with the 4 screws.

2. INSTALL QUARTER OUTSIDE MOULDING SUB-ASSEMBLY

a. Install the quarter outside moulding with the 3 screws.

3. INSTALL REAR DOOR MOULDING OUTSIDE SUB-ASSEMBLY

a. Install the quarter opening retainer with the 3 screws.
b. Install the rear door outside moulding sub-assembly with the 3 screws.

4. INSTALL REAR DOOR MOULDING OUTSIDE

a. Clean the rear door mounting surface.

1. Using a heat light, heat the rear door mounting surface to 40 - 60 degrees C (104 - 140 degrees F)
2. Remove the adhesive tape from the rear door.
3. Wipe off the stain with cleaner.

b. If reusing the moulding:

Clean the rear door outside moulding.
1. Using a heat light, heat the moulding to 20 - 30 degrees C (68 - 86 degrees F)

NOTE:  Do not heat the moulding excessively.

2. Remove the adhesive tape from the moulding.
3. Wipe off the stains with cleaner.

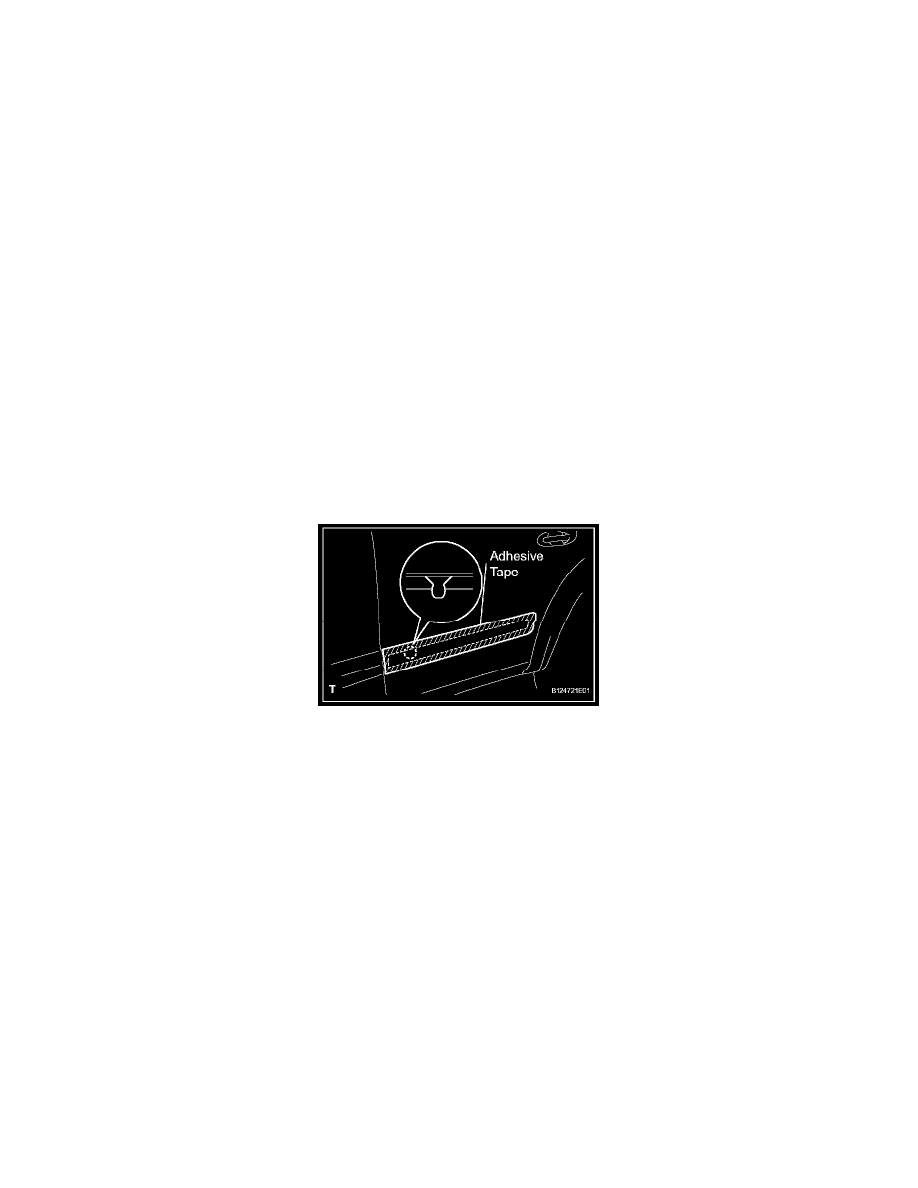

4. Apply new adhesive tapes to the moulding.

c. Install the rear door outside moulding.

1. Using a heat light, heat the rear door panel and moulding.

Rear door panel: 40 - 60  degrees C (104 - 140  degrees F)
Moulding: 20 - 30  degrees C ( 68 - 86  degrees F)

NOTE:  Do not heat the rear door and moulding.

2. Lift the moulding release sheet from face of moulding.

NOTE:  When the moulding release sheet is removed, make sure that no dirt or dust can get onto the uncoated area.

3. Align the boss with the corresponding hole in rear door, and press firmly on the moulding.

5. INSTALL FRONT DOOR MOULDING OUTSIDE

a. Clean the front door mounting surface.

1. Using a heat light, heat the front door mounting surface to 40 - 60 degrees C (104 - 140 degrees F)
2. Remove the adhesive tape from the front door.
3. Wipe off the stain with cleaner.

b. If reusing the moulding:

Clean the front door outside moulding.
1. Using a heat light, heat the mounting to 20 - 30 degrees C (68 - 86 degrees F)

NOTE:  Do not heat the moulding excessively.
