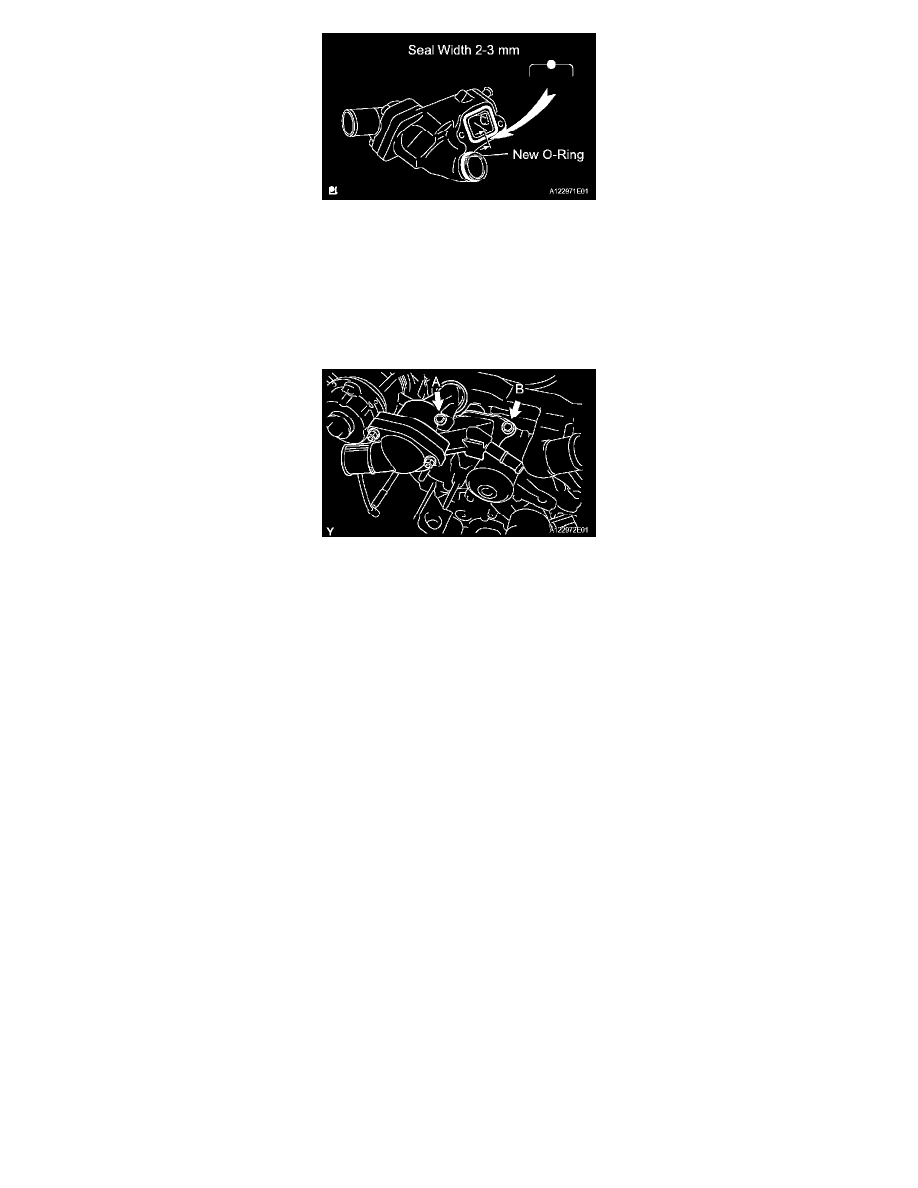

b) Apply seal packing to the sealing groove of water inlet housing as shown in the illustration.

Seal packing: Part No. 08826-00100 or equivalent
^

Parts must be assembled within 3 minutes of application. Otherwise the material must be removed and reapplied.

^

Immediately remove nozzle from the tube and reinstall cap.

c) Install a new O-ring to the water inlet housing.
d) Apply soapy water on the O-ring.
e) Attach the water inlet housing end to the front water bypass joint hole.

f) Install the water inlet and housing assembly with the 2 bolts. Alternately tighten the bolts.

Torque: 18 Nm (185 kgf-cm, 13 ft. lbs.)

HINT:  Each bolt length is indicated in the illustration.

Bolt length: 76 mm (3.00 inch) for A 22 mm (0.87 inch) for B

g) Connect the water bypass hose to the water inlet housing.

3. INSTALL NO. 2 IDLER PULLEY
4. INSTALL TIMING BELT
5. FILL WITH ENGINE COOLANT
6. START ENGINE AND CHECK FOR ENGINE COOLANT LEAKS
7. RECHECK ENGINE COOLANT LEVEL
