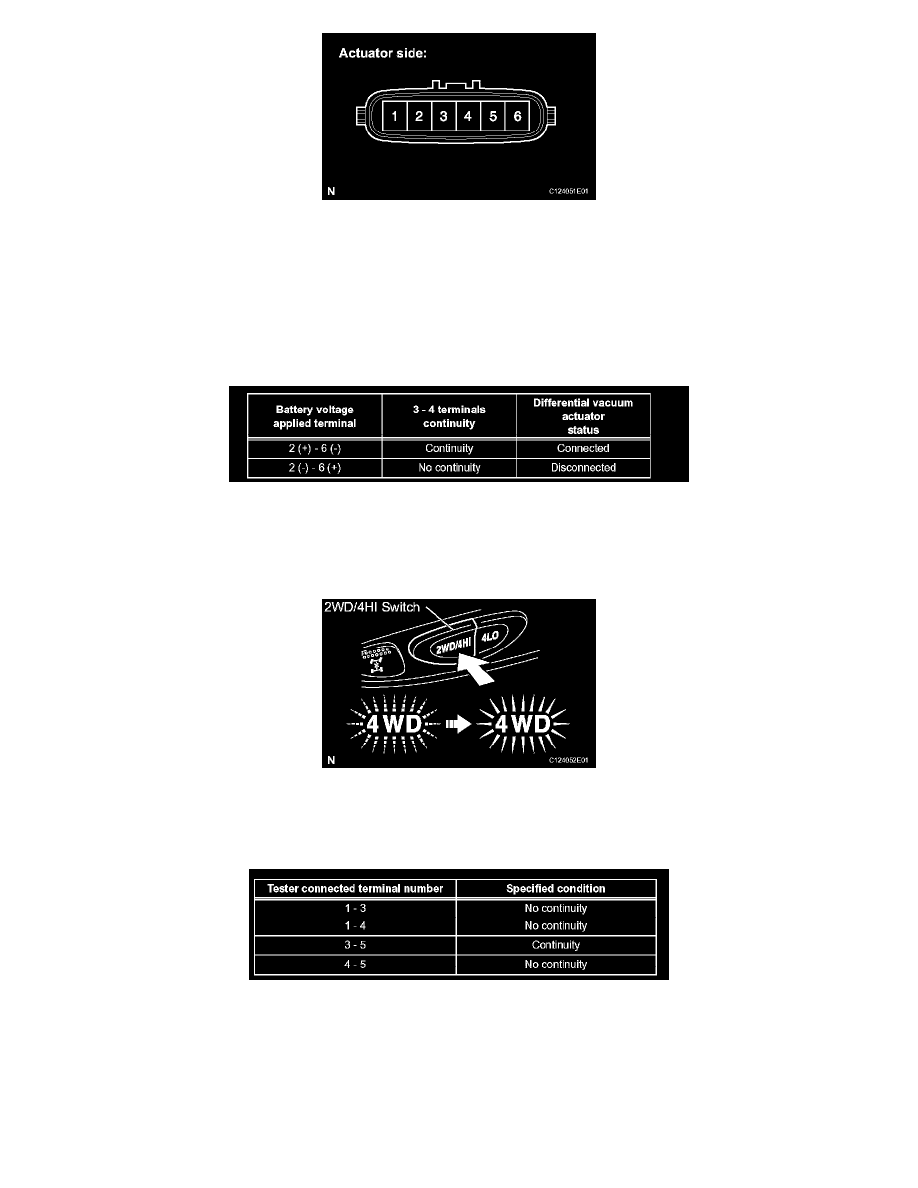

1. INSPECT DIFFERENTIAL VACUUM ACTUATOR

a. Disconnect the actuator connector.
b. Measure the resistance between terminals 2 and 6.

Standard resistance: 0.3 - 100 Ohms

c. Measure the resistance between terminal 2 or 6 and body ground.

Standard resistance: More than 0.5 MOhms
If the resistance value is not as specified, replace the actuator assembly

2. INSPECT DIFFERENTIAL VACUUM ACTUATOR OPERATION

a. Apply battery positive voltage between terminals 2 and 6, and check the actuator operation by sound, differential vacuum actuator status and

continuity between terminals 3 and 4.
If the operation is not as specified, replace the actuator assembly

3. INSPECT LIMIT SWITCH CONTINUITY

a. Connect the actuator connector.
b. Push the 2WD/4HI switch and check that the 4WD indicator light comes on after it is blinking.
c. Check the differential vacuum actuator operation by sound.
d. Disconnect the actuator connector.

e. Check the continuity between each terminal, as shown in the chart.
f.

Connect the actuator connector.
