1. REMOVE FRONT PROPELLER SHAFT ASSEMBLY

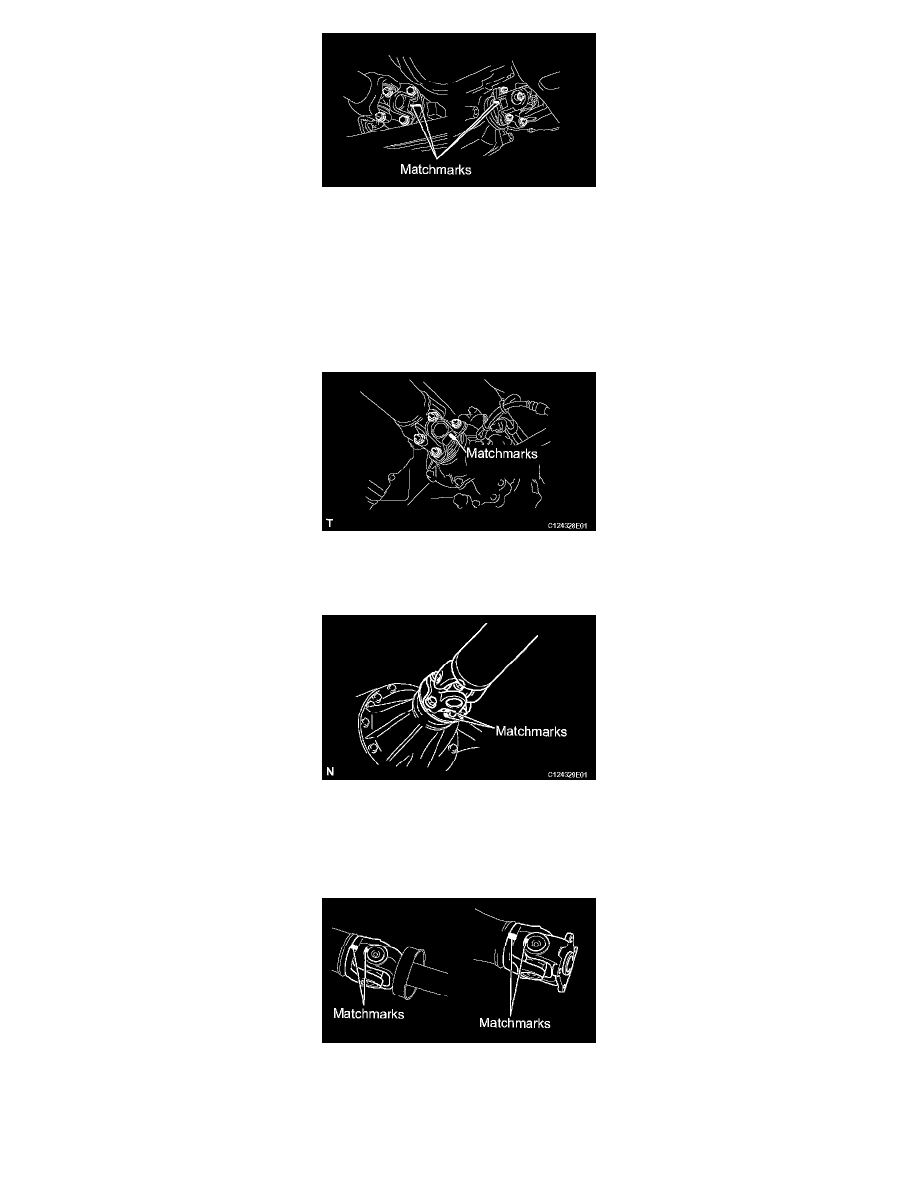

a. Place matchmarks on the differential and propeller shaft flange.
b. Remove the 4 nuts, washers and bolts, and disconnect the propeller shaft from the differential.
c. Suspend the front side of the propeller shaft.
d. Place matchmarks on the transfer and propeller shaft flanges.
e. Remove the 4 nuts and washers.
f.

Remove the propeller shaft from the transfer.

2. REMOVE REAR PROPELLER SHAFT ASSEMBLY

a. Place matchmarks on the transfer and propeller shaft flanges.
b. Remove the 4 nuts and washers, and disconnect the propeller shaft from the transfer.
c. Suspend the front side of the propeller shaft.

d. Place matchmarks on the differential and propeller shaft flanges.
e. Remove the 4 nuts, washers and bolts.
f.

Remove the propeller shaft from the differential.

DISASSEMBLY

1. PLACE MATCHMARKS ON SHAFT AND YOKE
