Drive Belt: Testing and Inspection

2GR-FE ENGINE MECHANICAL: DRIVE BELT: INSPECTION

INSPECTION

1. INSPECT V-RIBBED BELT

(a) Check the belt for wear, cracks or other signs of damage.

If any of the following defects is found, replace the V-ribbed belt.
-

The belt is cracked.

-

The belt is worn out to the extent that the cords are exposed.

-

The belt has chunks missing from the ribs.

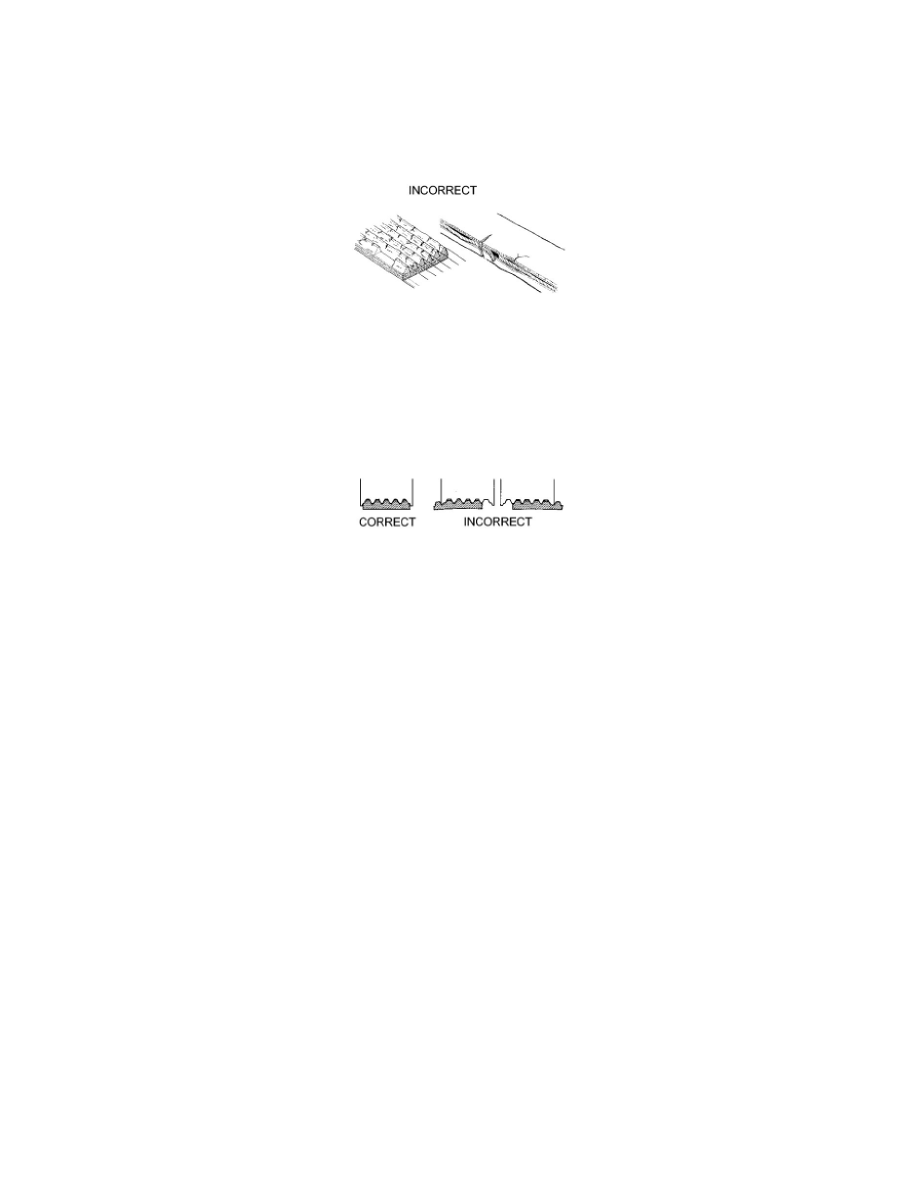

(b) Check that the belt fits properly in the ribbed grooves.

HINT:  Check with your hand to confirm that the belt has not slipped out of the grooves on the bottom to the pulley. If it has slipped out,
replace the V-ribbed belt. Install a new V-ribbed belt correctly.

2. INSPECT V-RIBBED BELT TENSIONER ASSEMBLY

(a) Check that nothing gets caught in the tensioner by turning it clockwise and counterclockwise.

If a malfunction exists, replace the tensioner.
