2.

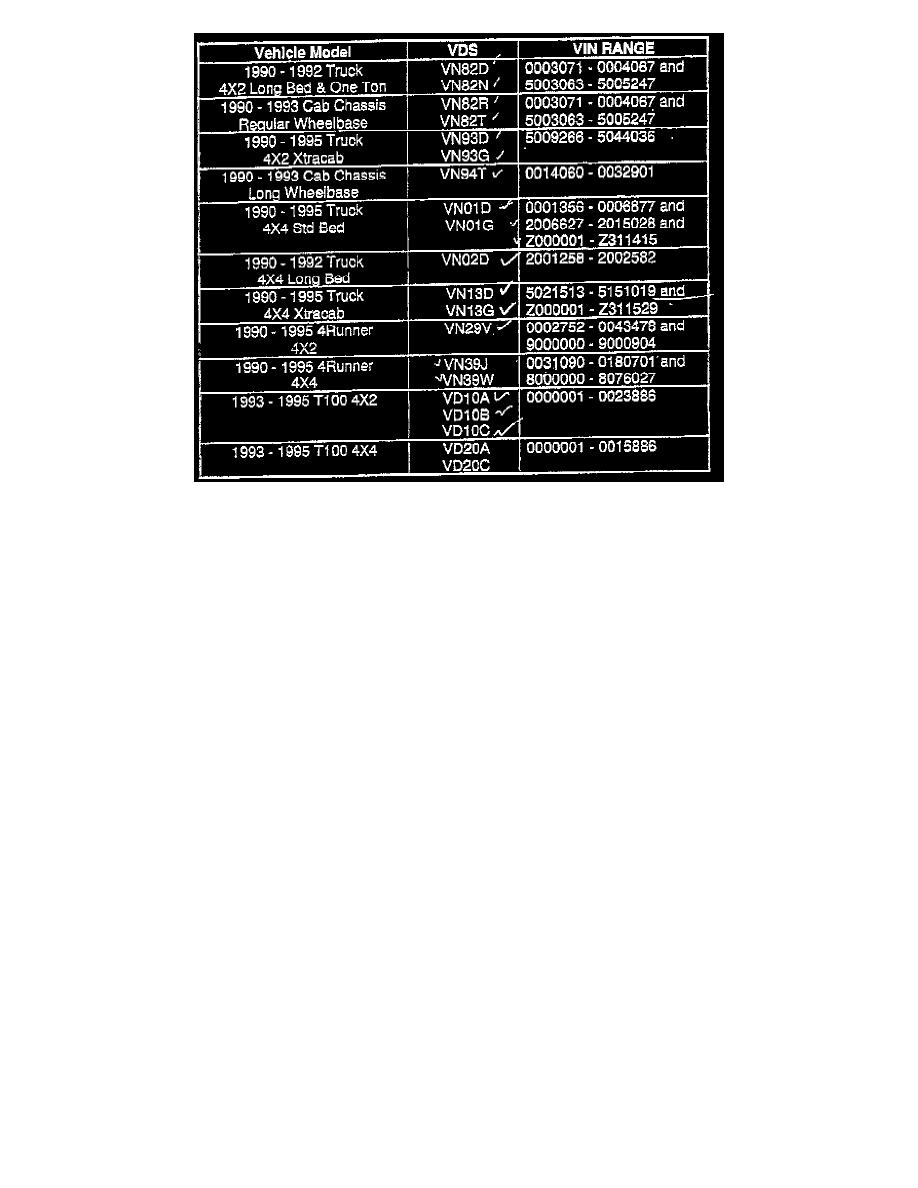

Identification of Involved Special Service Campaign Program Vehicles

3.

Technical instructions and Guidelines

^

Refer to the applicable repair manuals for repair procedures and specifications.

^

if there are signs of head gasket leakage inspect cylinder heads and blocks for warpage and erosion per attached instruction. Also refer to video
previously released in February, 1997.

^

If the cylinder head or block mating surface is warped or eroded beyond service specification repair the heads and/or blocks by machining up
to a combined maximum of 0.25 mm (0.010 in) from the cylinder head mating surfaces. If the warpage or erosion exceeds the maximum
specification. the cylinder head or short block assembly must be replaced.

PLEASE NOTE:

DSM inspection and authorization is required If the short block assembly is to be replaced. Refer to Policy No. 5.3 of the Warranty Policy and
Procedures Manual.

^

Additional parts and fluids that are required as a result of performing the head gasket replacement are also covered.
