Control Arm: Service and Repair

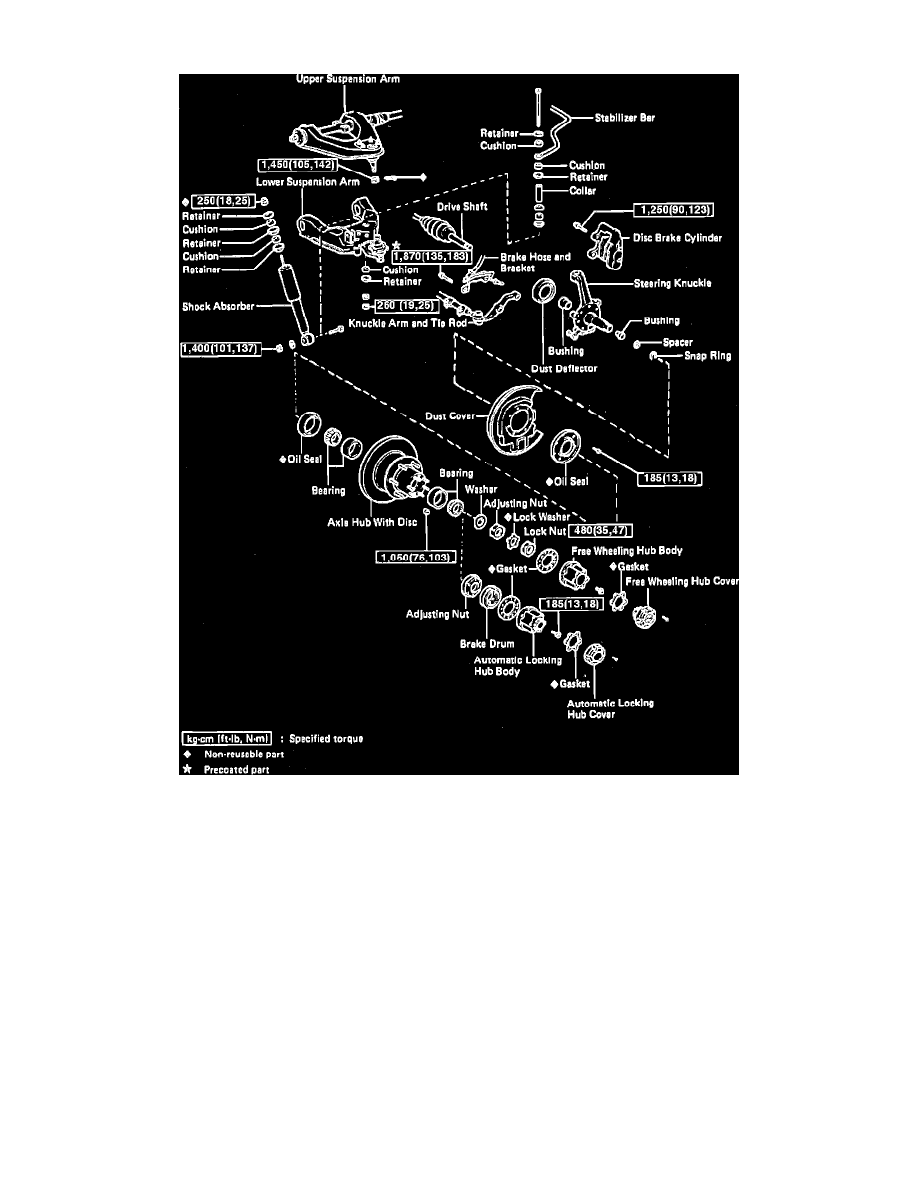

Fig. 9  Exploded View Of Front Suspension Components.

1.

Remove shock absorber, Fig. 9.

2.

Disconnect stabilizer bar from lower suspension arm.

3.

Remove 4 attaching bolts, then disconnect lower suspension arm from lower ball joint.

4.

Mark relative position between front and rear adjusting cams, then remove attaching nut, adjusting cams and lower suspension arm.

5.

Reverse procedure to install. Torque lower suspension arm to ball joint nut, shock absorber to lower suspension arm bracket and adjusting cam
nuts to specifications.
