e. Reconnect the high-tension cords to ignition coils.

1. Assemble the holder and grommet.
2. Align the spline of the ignition coil with the spline of the holder, and push in the cord.

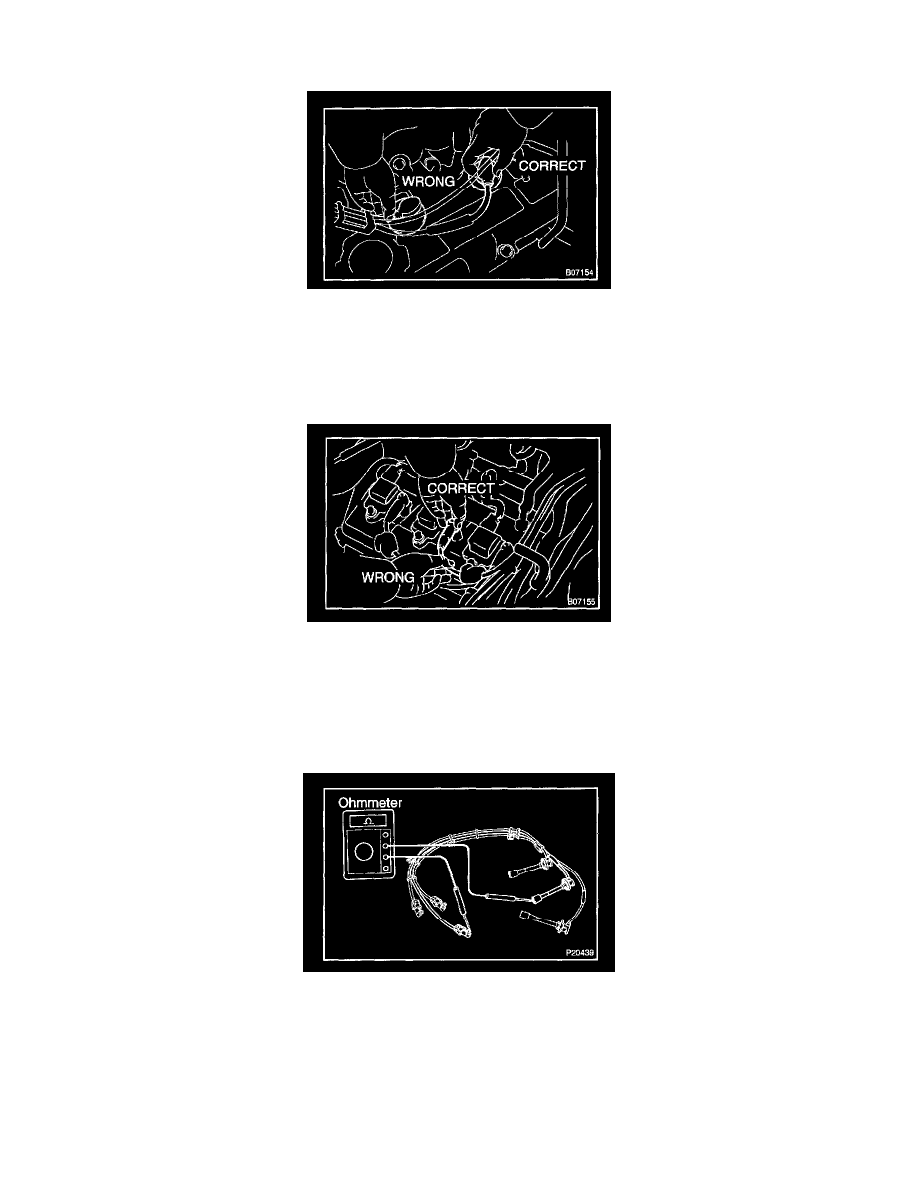

NOTE:  Check that the holder is correctly installed to the grommet and distributor cap as shown in the illustration.

3. Check that the lock claw of the holder is engaged by lightly pulling the holder.

f.

Reconnect the high-tension cords to spark plugs.

g. Reinstall the air cleaner cap and MAF meter assembly.
