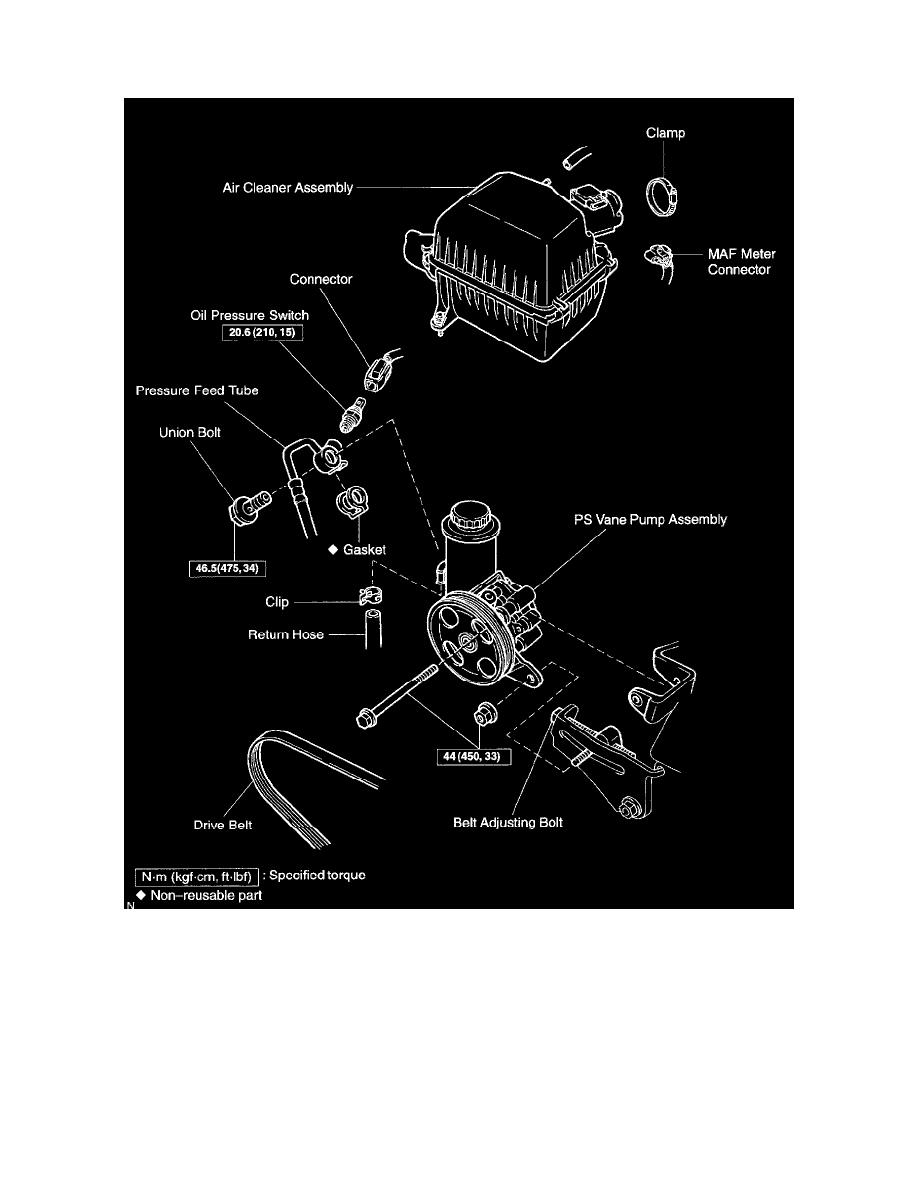

1. MEASURE PS VANE PUMP ROTATING TORQUE

a. Check that the pump rotates smoothly without abnormal noise.
b. Temporarily install the bolt.
c. Using a torque wrench, check the pump rotating torque.

Rotating torque: 0.28 Nm (2.8 kgf-cm, 2.4 inch lbs.) or less

2. REMOVE OIL RESERVOIR

a. Remove the 3 bolts and oil reservoir.
b. Remove the O-ring from the oil reservoir.

3. REMOVE PRESSURE PORT UNION, FLOW CONTROL VALVE AND SPRING

a. Remove the pressure port union, flow control valve and spring.
b. Remove the O-ring from the pressure port union.

4. REMOVE BRACKET

Remove the 2 bolts and bracket.

5. REMOVE REAR HOUSING

a. Remove the 2 bolts and rear housing.
b. Remove the 2 O-rings from the rear housing.

6. REMOVE WAVE WASHER
7. REMOVE SIDE PLATE
8. REMOVE GASKET
9. REMOVE CAM RING, 10 VANE PLATES AND VANE PUMP ROTOR

a. Using a screwdriver, remove the snap ring from the vane pump shaft.
b. Remove the cam ring, 10 vane plates and vane pump rotor.

NOTICE:  Take care not to drop the plate.

10. REMOVE VANE PUMP SHAFT WITH VANE PUMP PULLEY
11. REMOVE STRAIGHT PINS

Remove the 2 straight pins from the front housing.

INSPECTION

1. CHECK OIL CLEARANCE BETWEEN VANE PUMP SHAFT AND BUSHING

Using a micrometer and caliper gauge, measure the oil clearance
Standard clearance: 0.03 - 0.05 mm (0.0012 - 0.0020 inch)
