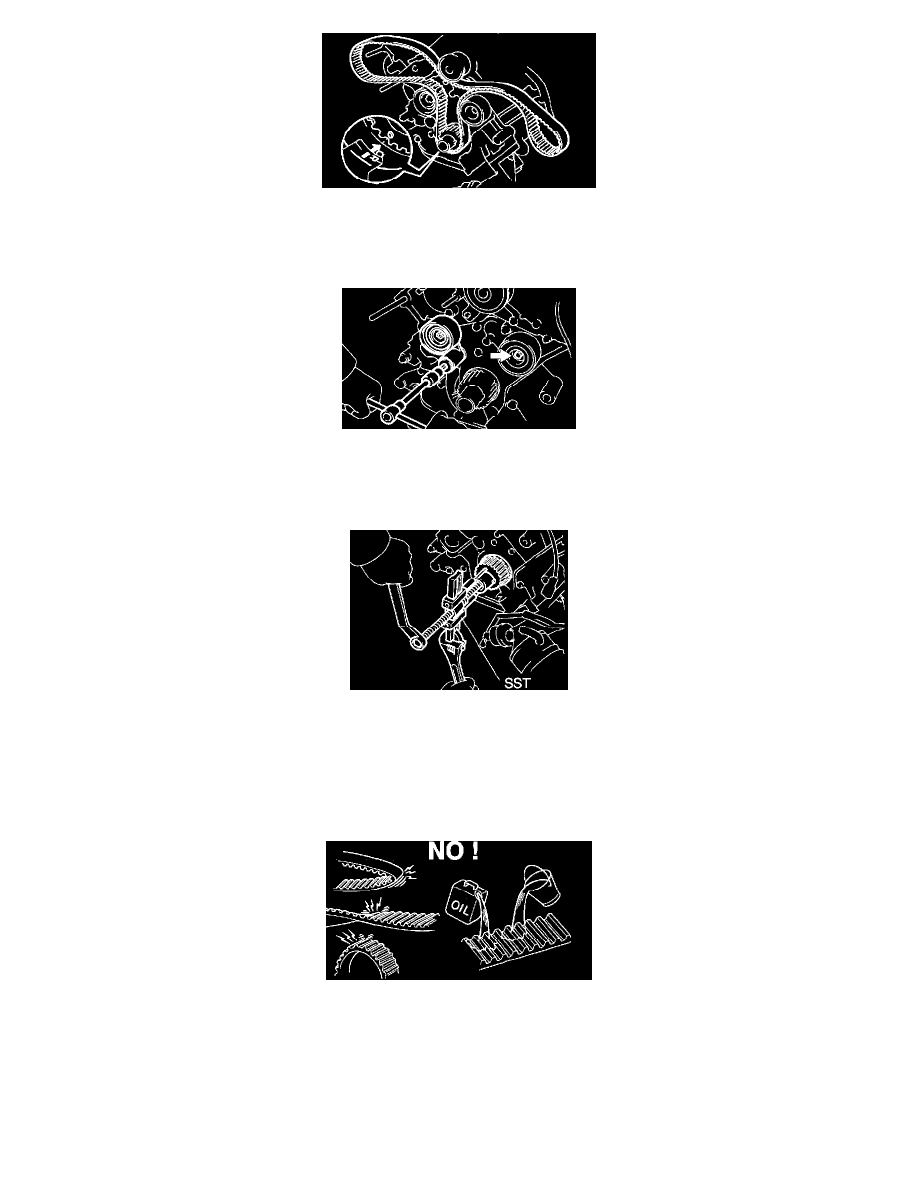

26. REMOVE TIMING BELT

HINT:  If re-using the belt and the installation mark has disappeared from it, place a new installation mark on the timing belt to the match the dot
mark of the crankshaft timing pulley.

27. REMOVE NO.1 IDLER PULLEY

Using a 10 mm hexagon wrench, remove the bolt, idler pulley and plate washer.

28. REMOVE NO. 2 IDLER PULLEY

Remove the bolt and idler pulley.

29. REMOVE CRANKSHAFT TIMING PULLEY

Using SST, remove the timing pulley.
SST 09950-50013 (09951-05010, 09952-05010, 09953-05010, 09953-05020, 09950-05011)

NOTICE:  Do not turn the timing pulley.

INSPECTION

1. INSPECT TIMING BELT

NOTICE:
-

Do not bend, twist or turn the timing belt inside out.

-

Do not allow the timing belt to come into contact with oil, water or steam.

-

Do not utilize timing belt tension when installing or removing the mount bolt of the camshaft timing pulley.

If there is any defect, as shown in the illustration, check these points:
a. Premature parting
