Water Pump: Specifications

Water Pump

Water pump x Timing chain cover

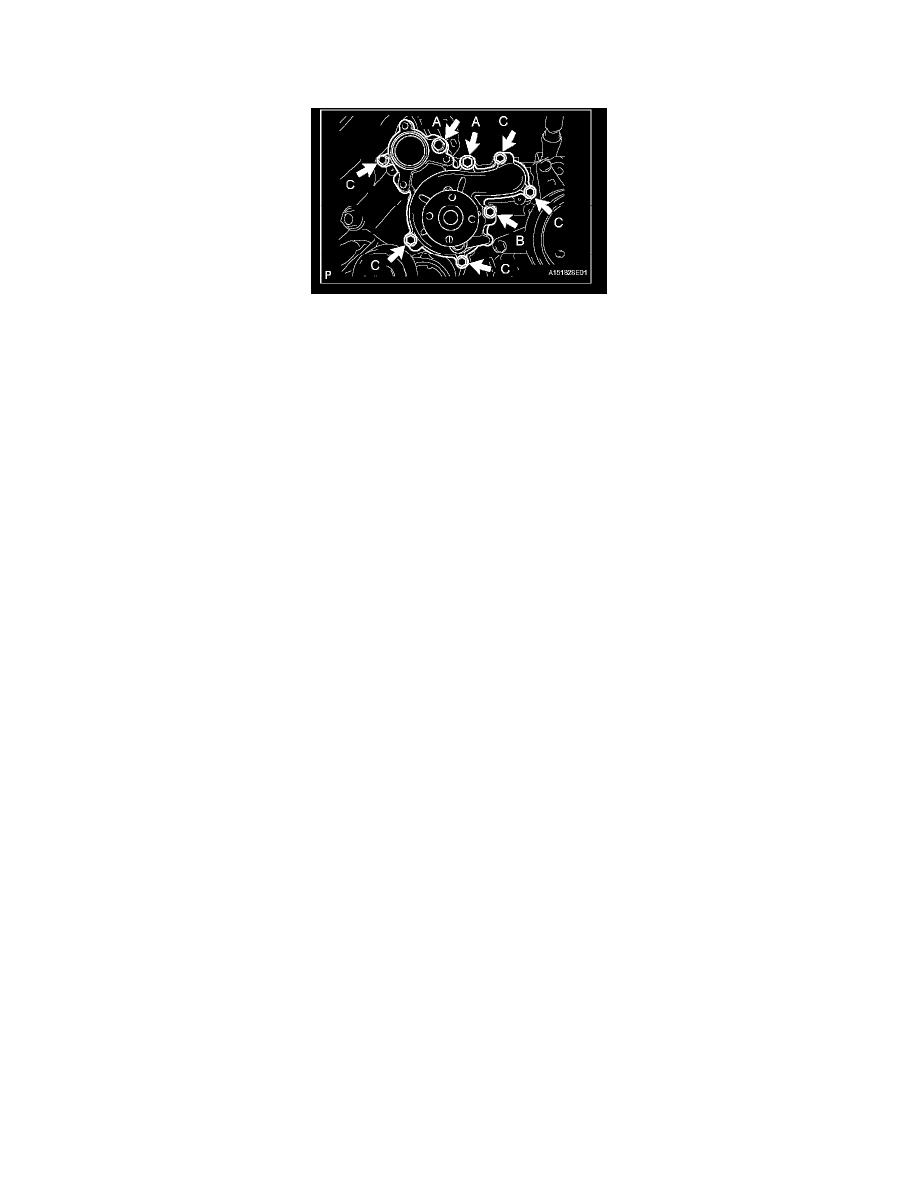

Install a new gasket and the water pump with the 8 bolts shown in the illustration.

Torque:

for bolt A ....................................................................................................................................................... 47 N*m (479 kgf*cm, 35 ft.*lbf)
for bolt B ....................................................................................................................................................... 23 N*m (235 kgf*cm, 17 ft.*lbf)
for bolt C ....................................................................................................................................................... 20 N*m (204 kgf*cm, 15 ft.*lbf)

Water pump pulley x Water pump .................................................................................................................................  21 N*m (214 kgf*cm, 15 ft.*lbf)
Water inlet housing x Timing chain cover .....................................................................................................................  21 N*m (214 kgf*cm, 15 ft.*lbf)
