Fuel Gauge: Service and Repair
Fuel Gauge Sensor, Removing and Installing

Fuel gauge sensor, removing and installing

WARNING!
Fire hazard! Do NOT have anything in the area that can ignite gasoline!

Fuel gauge sensor, removing
-

Remove fuel delivery unit
=> Refer to Fuel delivery unit, removing and installing..

-

Release and pull off terminals for wires -3- and -4-.

-

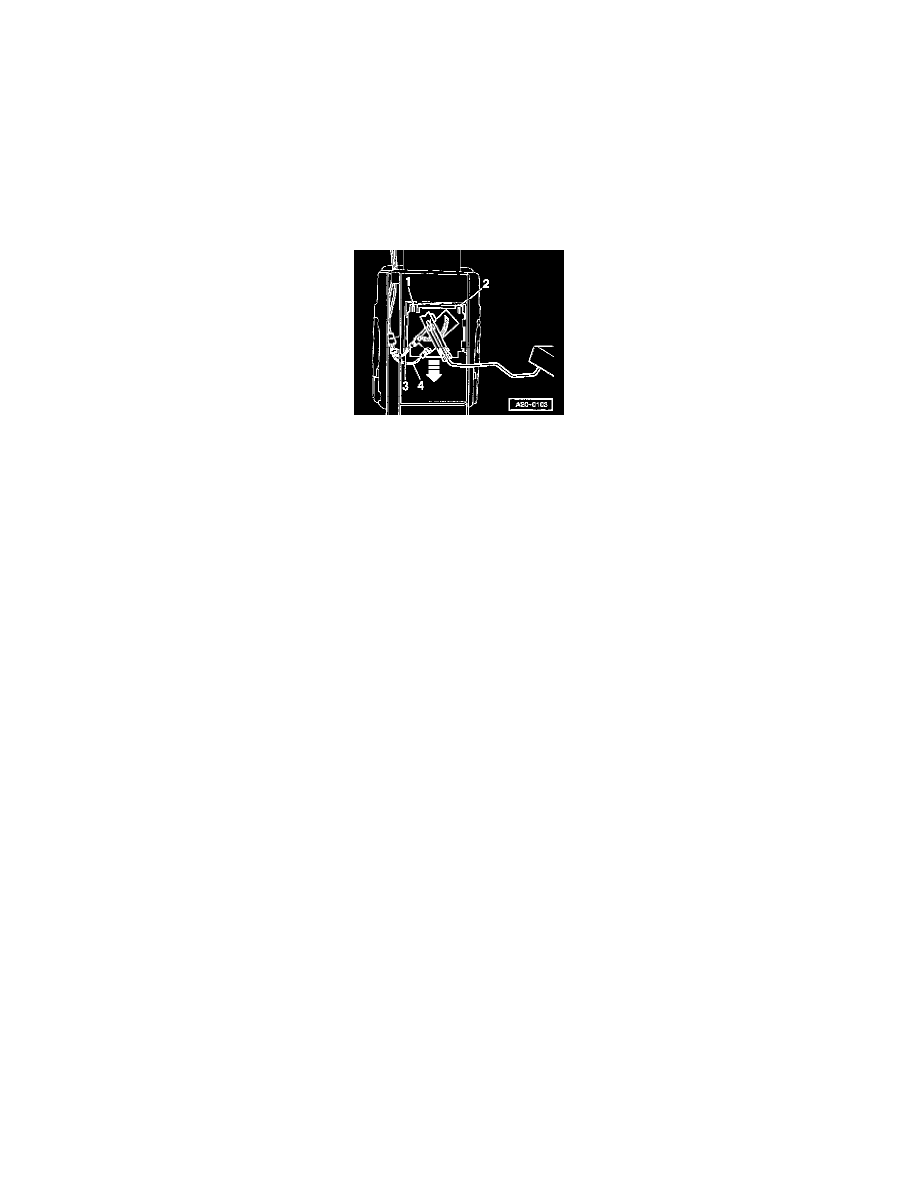

Lift retaining tabs -1- and -2- with a screwdriver and remove fuel gauge sensor downwards -arrows-.

Fuel gauge sensor, installing
-

Insert fuel gauge sensor in the guides on the fuel delivery unit and push up until it engages.
