Eos (1F7) L4-2.0L Turbo (CCTA) (2009)
Front Bumper Cover / Fascia: Service and Repair

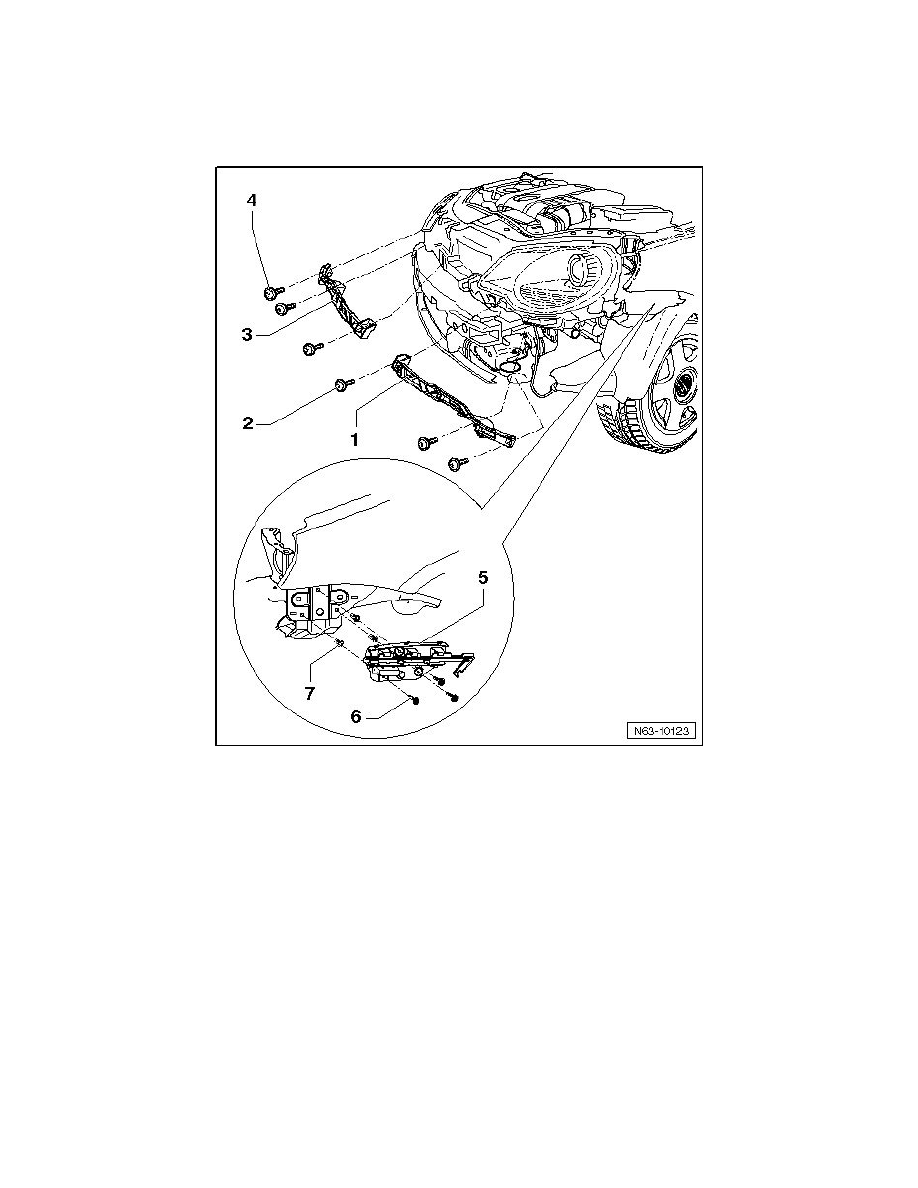

Front Bumper Cover Substructure
Front Bumper Cover
Front Bumper Cover Substructure
1
Left Guide Piece
‹› Bolted to lock carrier
2
Bolt
‹› Quantity: 3
‹› Tightening specification: 2 Nm
3
Right Guide Piece
‹› Bolted to lock carrier
4
Bolt
‹› Quantity: 3
‹› Tightening specification: 2 Nm
5
Guide Trim
