Oil Pressure Switch (For Fuel Pump): Testing and Inspection

Oil Pressure and Oil Pressure Switch, Checking

Special tools, testers and auxiliary items required

^

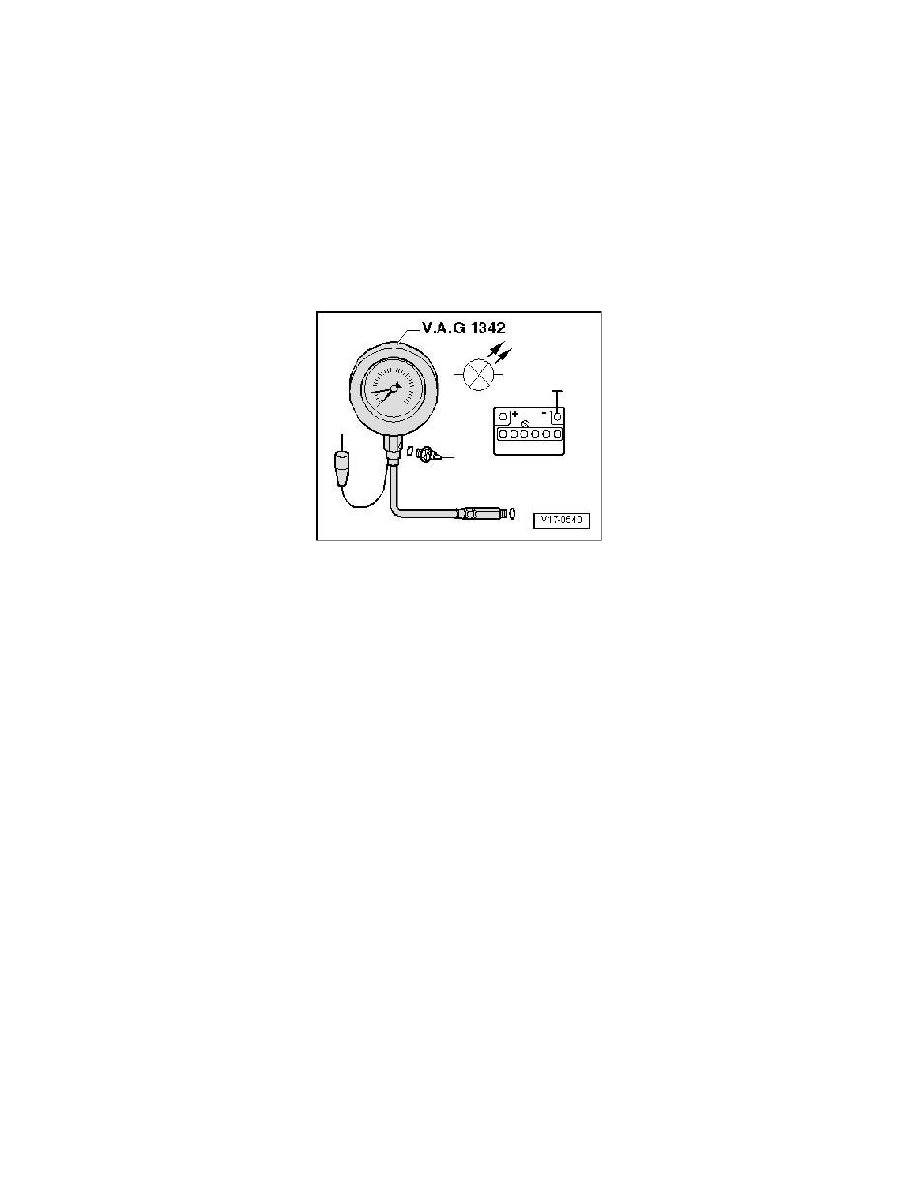

Oil pressure gauge V.A.G 1342

^

Voltage tester V.A.G 1527 B

^

Connector test set V.A.G 1594 C

^

Vehicle Diagnosis, Testing and Info. System VAS 5051 B, VAS 5052 or VAS 5053

^

Engine oil level OK.

^

Engine oil temperature at least 80° C (radiator fan must start up once)

Note: Functional testing and repairs on optical and acoustic oil pressure indicator.

-

Remove noise insulation.

-

Remove oil pressure switch F1 and screw into oil pressure gauge.

-

Thread oil pressure gauge into oil filter bracket in place of oil pressure switch.

-

Connect brown wire of tester to Ground (GND).

-

Connect voltage tester V.A.G 1527 B using adapter cables from connector test kit V.A.G 1594C to B+ and oil pressure switch. LED must not light
up.

-

If LED lights up, replace 1.4 bar Oil Pressure Switch F1.

If LED does not light up:
-

Start engine and increase engine speed: The LED must illuminate at 1.2 to 1.6 bar positive pressure. If it does not, replace the oil pressure switch.

-

Increase engine speed further. At 2000 RPM and an oil temperature of 80° C, oil pressure must be between 2.7 and 4.5 bar.

At higher engine speeds oil pressure must not exceed 7.0 bar

If specification is not obtained:
-

Check screen in oil intake pipe for soiling.

Note: Also, mechanical damage e.g. bearing damage can also be the cause of too low oil pressure.

If no malfunction can be found:
-

Replace differential shaft gear with oil pump.

If specification is exceeded:
-

Check oil channels.

-

If necessary, replace oil filter bracket with pressure relief valve.
