Timing Belt: Service and Repair
Tensioning

Drive Belt, tensioning

-  remove upper drive belt cover

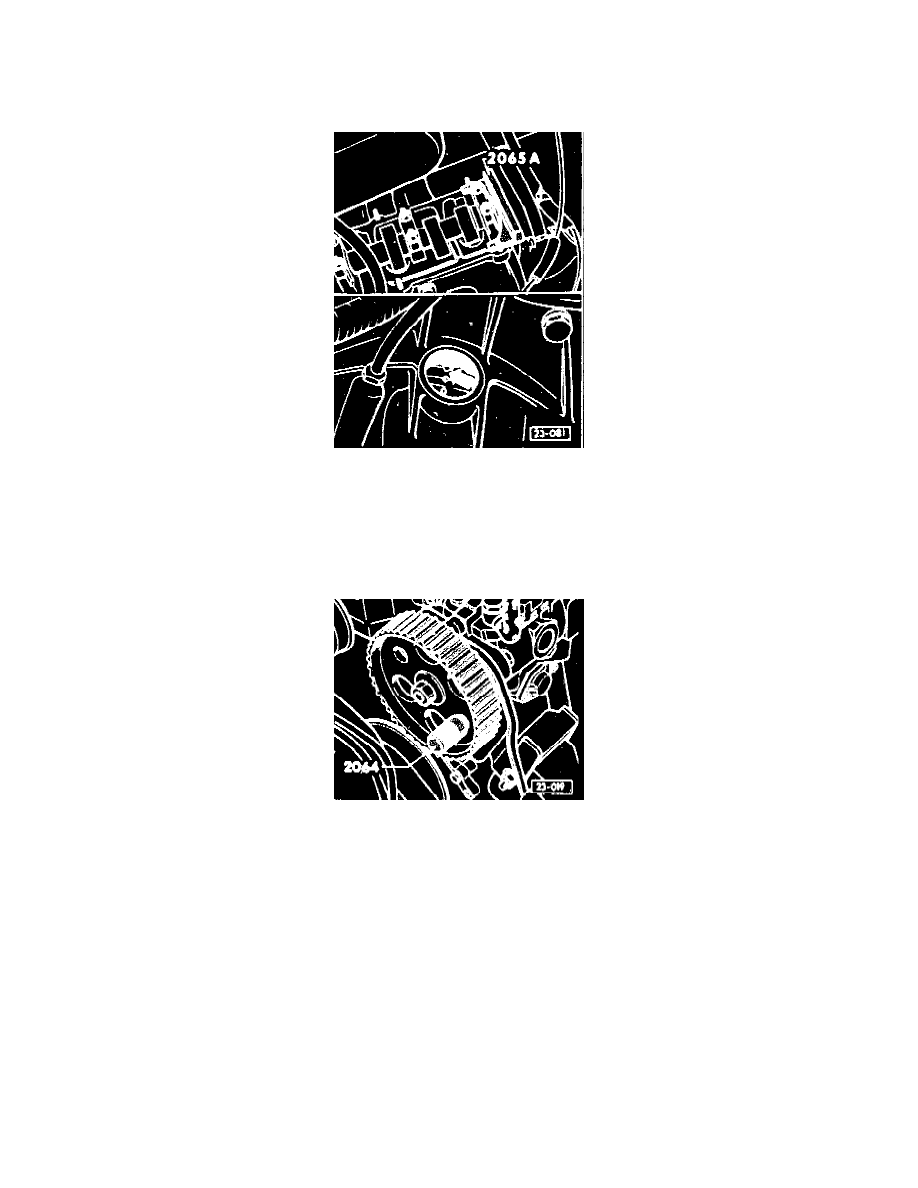

-  strike drive belt once with rubber hammer between camshaft gear and injection pump gear

-  measure tension of belt between camshaft and injection pump gear with VW 210 and note reading
-  turn crankshaft one complete turn and measure tension again
-  compare average of 1st and 2nd readings with specification
-  specified value:

^

scale value: 12 to 13

-  if nexessary, tension belt by turning tensioner to right (arrow)
-  install upper drive belt cover
