Installing:
Install in reverse order of removal, noting the following:

-

Next, screw ribbed belt pulley with freewheel onto generator drive shaft by hand until it reaches stop.

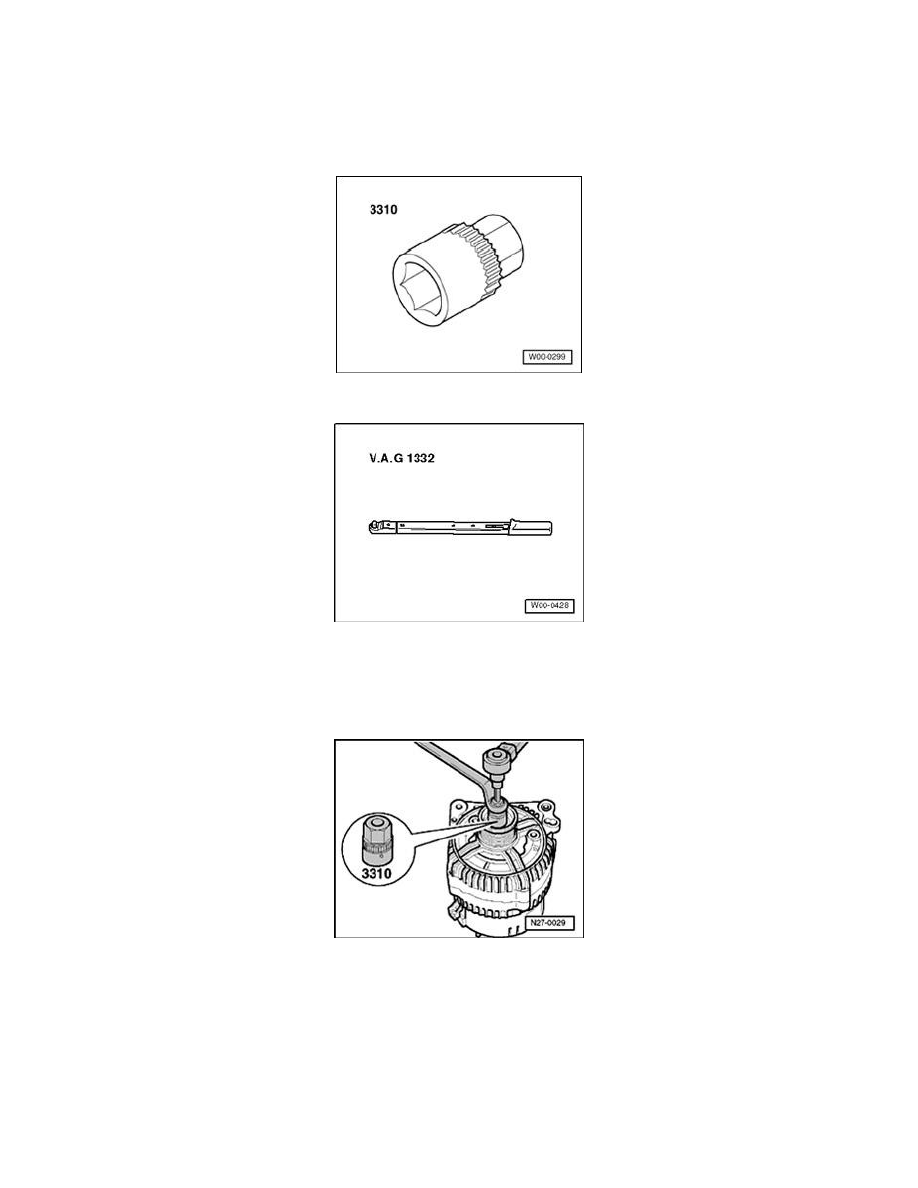

Torque wrench V.A.G 1332 must be rearranged for installing ribbed belt pulley with freewheel as follows:

-

Disengage socket -1- and pull it off handle part -2-.

-

Turn around handle part -2- of torque wrench 180 degrees and insert socket again.

-

Set turning direction of torque wrench to left at socket.

-

Insert TORX screwdriver insert V.A.G 1603/1 into generator shaft.

-

Counter hold multi-point adapter VAS 3400 using 17 mm ring wrench.

-

Tighten ribbed belt pulley with freewheel by turning generator drive shaft toward left using torque wrench V.A.G 1332.

-

Tighten ribbed belt pulley to generator shaft threaded connection to 80 Nm.
