Flywheel: Service and Repair

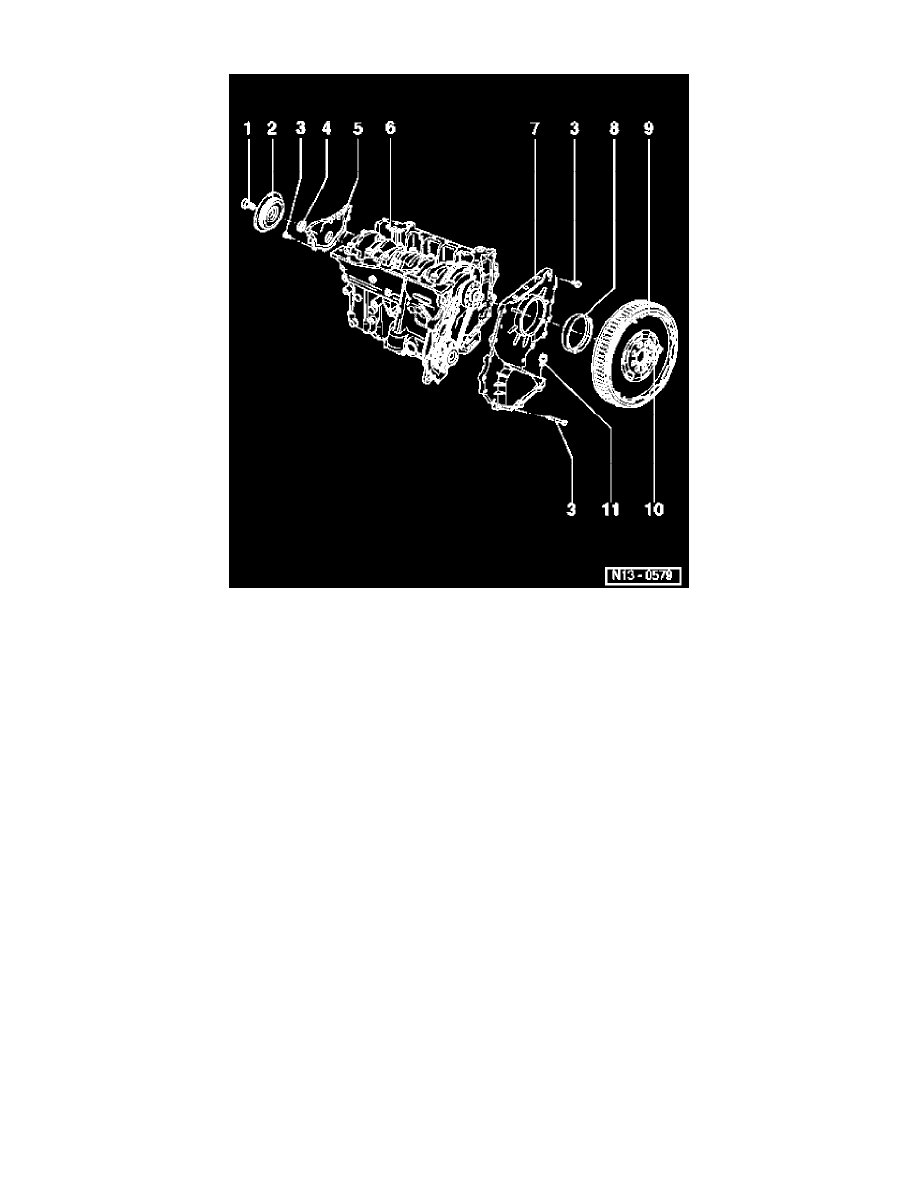

Sealing flanges and dual-mass flywheel, removing and installing

Note:
^

Servicing clutch:
Refer to Transmission and Drivetrain, Manual Transmission,Transaxle, Flywheel, Service and Repair

^

When working on the engine it should be secured to assembly stand VW 313 using engine bracket 3269 or VW 540 and supplementary set 540/1
B.

^

The sealing flange (item 7 ) can be removed and installed when cylinder head is installed.

1. 100 Nm plus additional 1/4 turn (90°) further

^

Replace

^

Use counter support T10069 to loosen and tighten

^

Tighten using torque wrench VAG 1601

2. Vibration damper
3. 8 Nm
4. Seal

^

PTFE seal version

^

Marking: With no inner coil spring

^

Do not additionally lubricate the oil seal sealing lip

^

Before installing, remove oil remains from crankshaft journal with a clean cloth

5. Sealing flange

^

Coat sealing surfaces with sealing compound AMV 188 001 02

6. Cylinder block

^

Disassembling and assembling piston and connecting rod, Refer to Piston, Engine, Service and Repair

7. Sealing flange

^

Coat sealing surfaces with sealing compound AMV 188 001 02

^

Seal sealing surface to cover

8. Seal

^

PTFE seal version

^

Marking: With no inner coil spring

^

Do not additionally lubricate the oil seal sealing lip

^

Remove with extractor hook 2086
