Start engine and increase speed slowly.

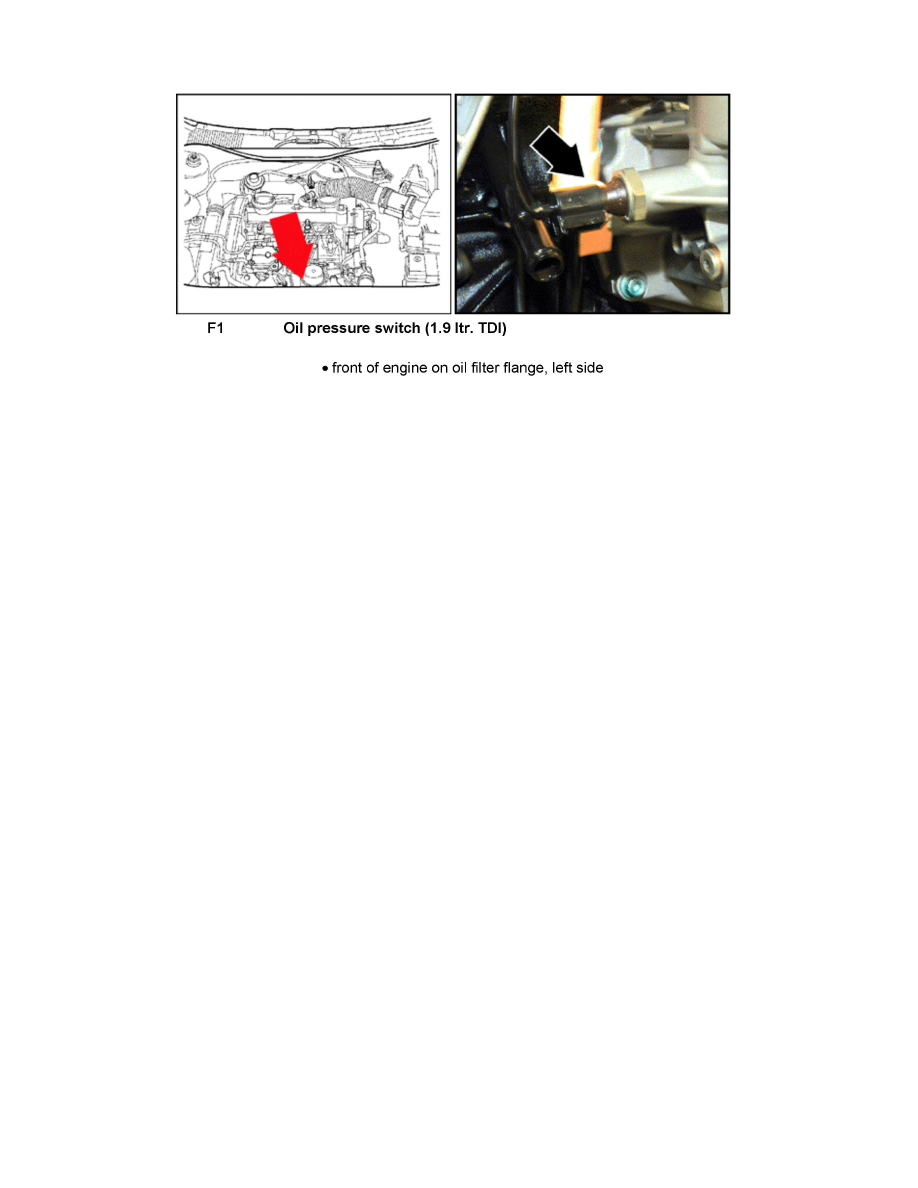

Oil pressure switch, brown:

-

At 0.55 ... 0.85 bar LED must light up; otherwise replace oil pressure switch.

-

Increase engine speed further. At 2000 rpm and an oil temperature of 80°C oil pressure should be at least 2.0 bar.
For higher engine speeds the oil pressure must not exceed 7.0 bar. If necessary replace the oil filter bracket.

Oil pressure switch, gray:

-

At 0.75 ... 1.05 bar LED must light up; otherwise replace oil pressure switch.

-

Increase engine speed further. At 2000 rpm and an oil temperature of 80°C oil pressure should be at least 2.0 bar.
For higher engine speeds the oil pressure must not exceed 7.0 bar. If necessary replace the oil filter bracket.
