Note:

^

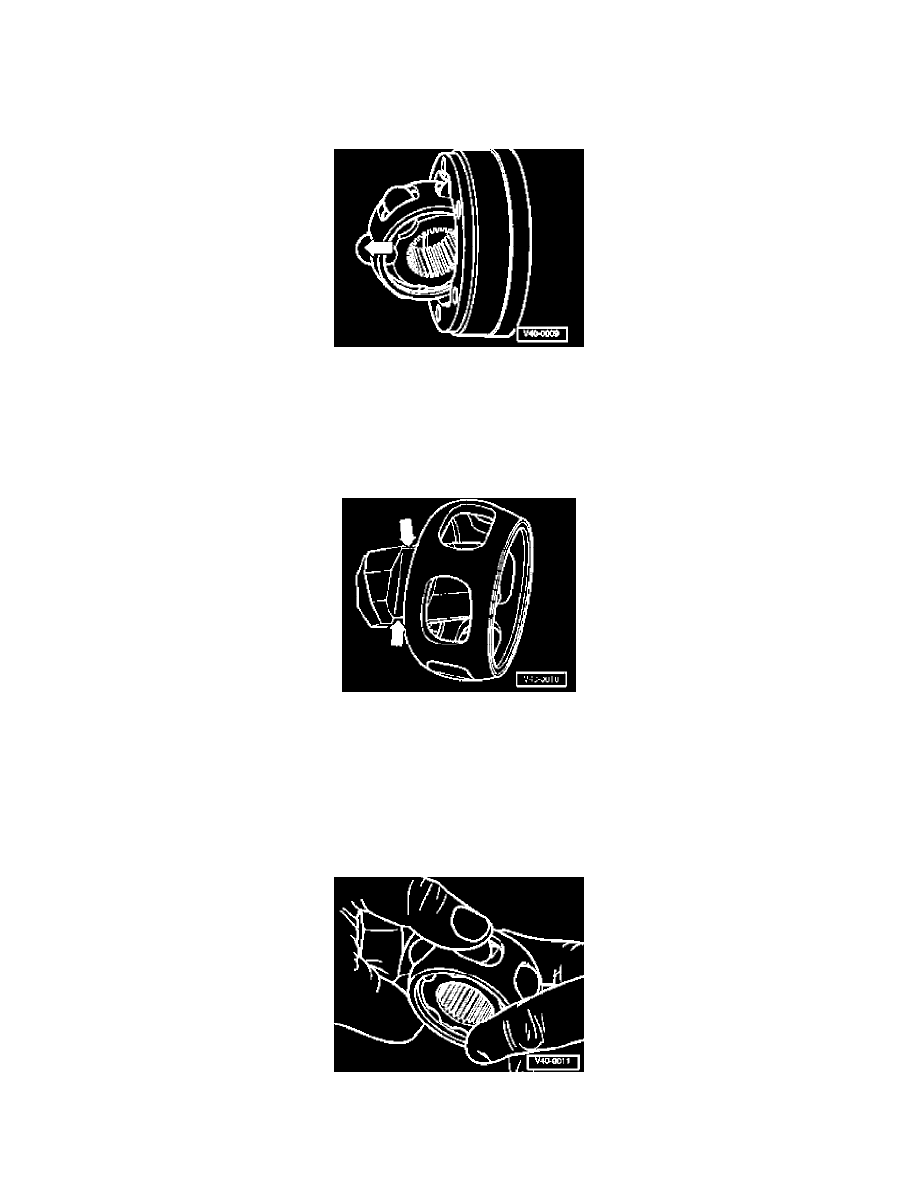

When inserting make sure that the wide space -a- on joint housing is aligned with the narrow space -b- on the hub after swiveling in.

^

Chamfer on inner diameter of ball hub (splines) must face larger diameter of joint housing.

-

Install ball hub, whereby the hub must be swiveled out of the cage (arrows) far enough to allow the balls to fit into the ball tracks.

-

Press cage firmly (arrow) until hub swings fully in position.

Checking operation of constant velocity joint:

The constant velocity joint is correctly assembled when the ball hub can be moved by hand backward and forward over its entire axial movement
range.
