Volkswagen Workshop Service and Repair Manuals

Variable Induction Control Module: Service and Repair

Throttle Valve Control Module

Special tools, testers and auxiliary items required

‹› Hose clamps up to 25 mm diameter (3094)

Removing

‹› Observe the rules for cleanliness. Refer to --> [ Clean Working Conditions ] See: Service Precautions/Vehicle Damage Warnings/Clean Working

Conditions.

-

Remove the engine cover with air filter. Refer to --> [ Engine Cover with Air Filter ] See: Air Cleaner Housing/Service and Repair/Removal and
Replacement/Engine Cover with Air Filter.

-

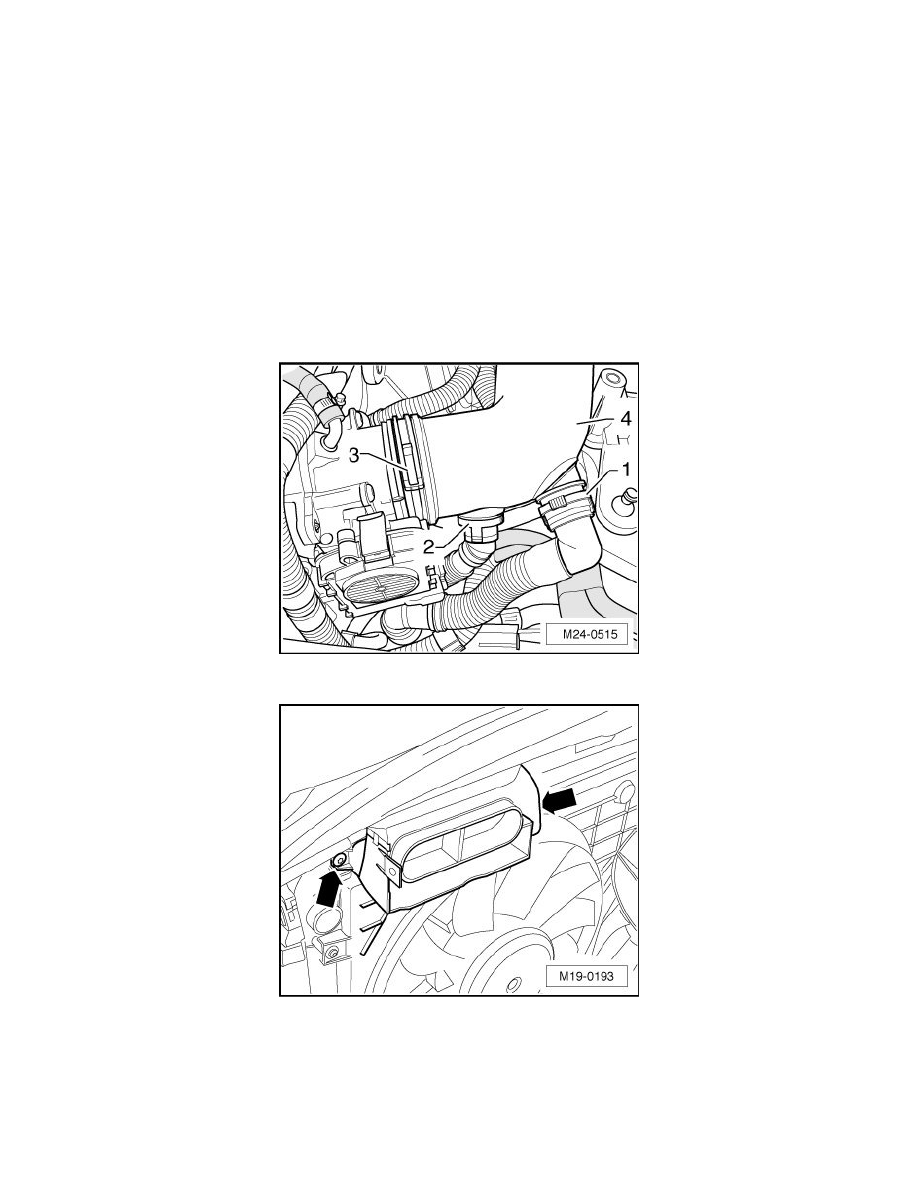

Remove the intake hose - 4 - between the throttle valve control module and air filter. To do so, disconnect air hose -  1 -, if present, and air hose -
2 - (compress the securing ring) and remove the spring clamp - 3 -.

-

Remove the air guide bolts - arrows  - on the lock carrier.

-

Disconnect the electrical connector - 1 - and bleeder hose - 2 -.
