Headlamp Bulb: Service and Repair

Headlight Bulbs, Replacing

Low beam bulb, replacing

CAUTION!
Do not touch glass portion of bulb with bare hands. Even the smallest amount of moisture and/or contaminants from fingers that evaporates on
the bulb during operation can cause the glass to cloud over.

-

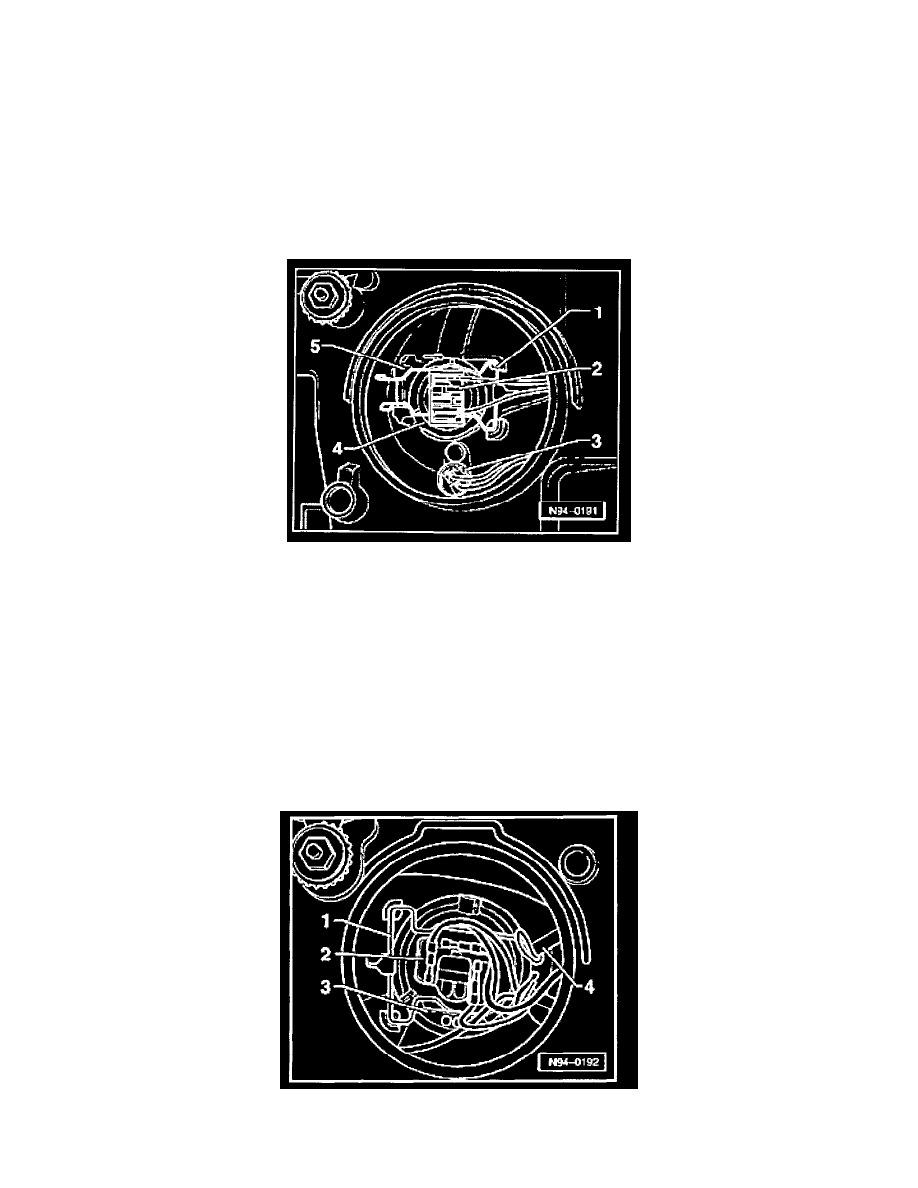

Remove large cover cap on rear of headlight housing.

-

Disconnect electrical connector -2- from bulb.

-

Unclip retainer -1- from lugs -5- and flip over to side.

-

Remove bulb -4- from reflector/housing.

-

Insert new bulb (making sure that the bulb mounting aligns with the locating lugs in the housing) and re-clip retainer.

-

Connect electrical connector and reinstall cover cap..

-

Check headlight (bulb) function.

High beam bulb or dual filament bulb for high beam and fog light, replacing

CAUTION!
Do not touch glass portion of bulb with bare hands. Even the smallest amount of moisture and/or contaminants from fingers that evaporates on
the bulb during  operation can cause the glass to cloud over.

-

Remove small cover cap on rear of headlight housing.

-

Disconnect electrical connector -2- from bulb.

-

Unclip retainer -1- from lugs -4- flip over to side.
