Vacuum Pump: Service and Repair

Brake System Vacuum Pump

Component location of brake system vacuum pump V192 is located on automatic transmission at front in direction of travel.

It is not possible to service the brake system vacuum pump V192. If there is a malfunction, replace brake system vacuum pump V192.

Can be checked in "Guided Fault Finding" using the VAS 5051

Removing

-

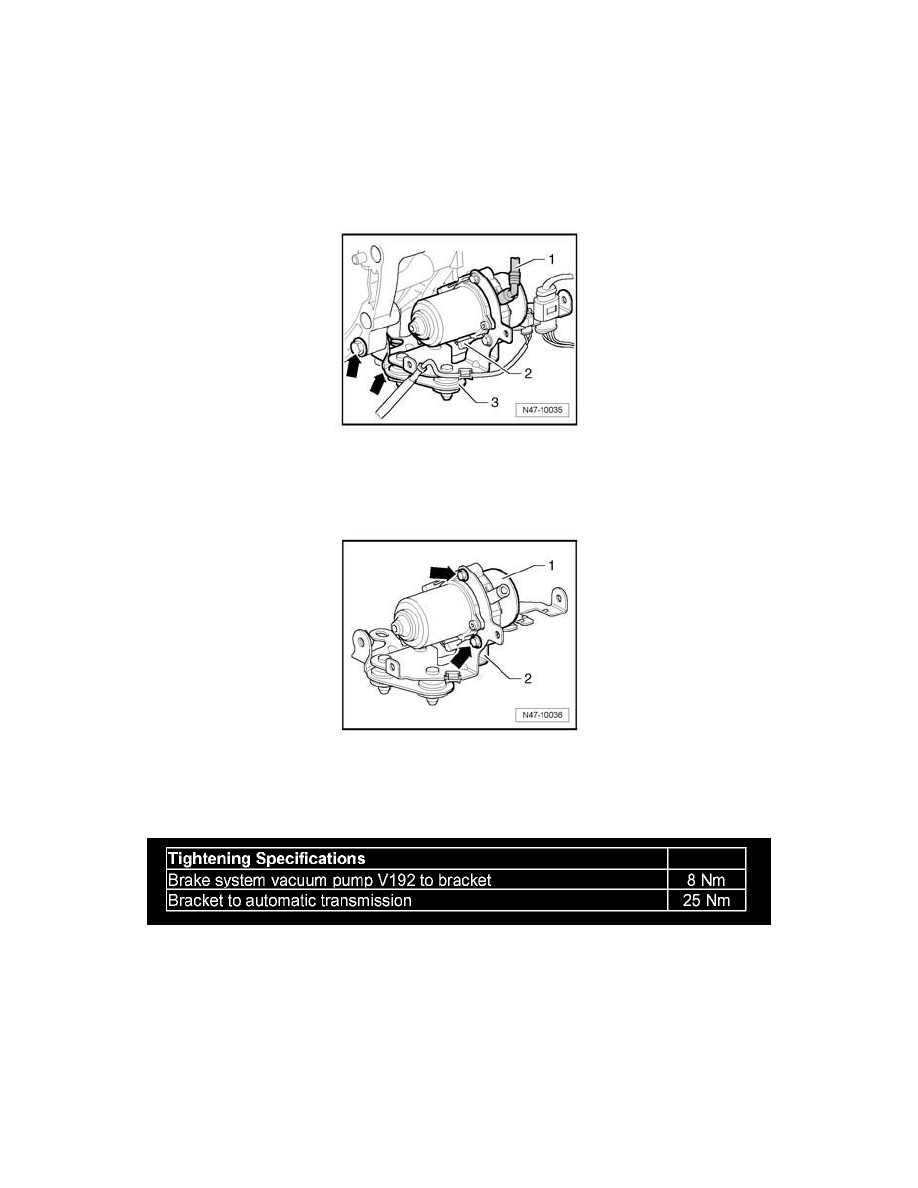

Disconnect vacuum hose - 1 - from brake system vacuum pump V192.

-

Disconnect harness connector - 2 - for brake system vacuum pump V192.

-

Remove remaining harness connectors and wires from bracket - 3 -.

-

Unscrew - arrows - bracket - 3 - with brake system vacuum pump V192.

-

Then unscrew - arrows - brake system vacuum pump V192 - 1 - from bracket - 2 -.

Installing

Installation is performed in the reverse order of removal.
