Discharge Air Temperature Sensor / Switch: Service and Repair
Climatronic Temperature Sensors

Left Footwell Vent

Left Footwell Vent

Removing

-

Remove the instrument panel

-

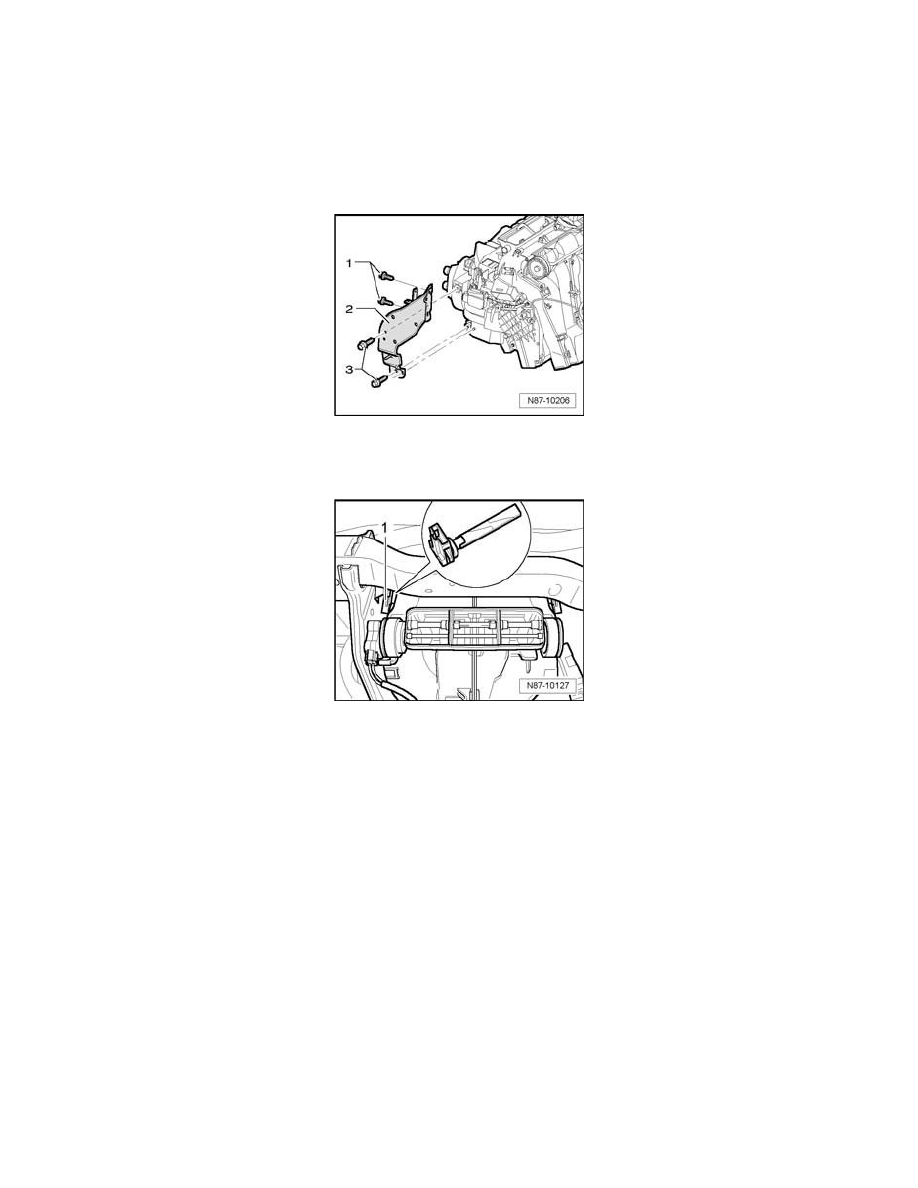

Remove the bolts - 1 - and - 3 - (9 ± 1.3 Nm).

-

Remove bracket - 2 -.

-

Disconnect connector at Left Footwell Vent Temperature Sensor G261 - 1 -.

-

Rotate Left Footwell Vent Temperature Sensor G261 - 1 - 90 degrees and remove from housing.

Installing

Install in reverse order of removal.

Right Footwell Vent

Right Footwell Vent

Removing

NOTE  For the sake of illustration, Right Footwell Vent Temperature Sensor G262 is depicted with instrument panel removed. Instrument panel must
not be removed for installation.
