Volkswagen Workshop Service and Repair Manuals

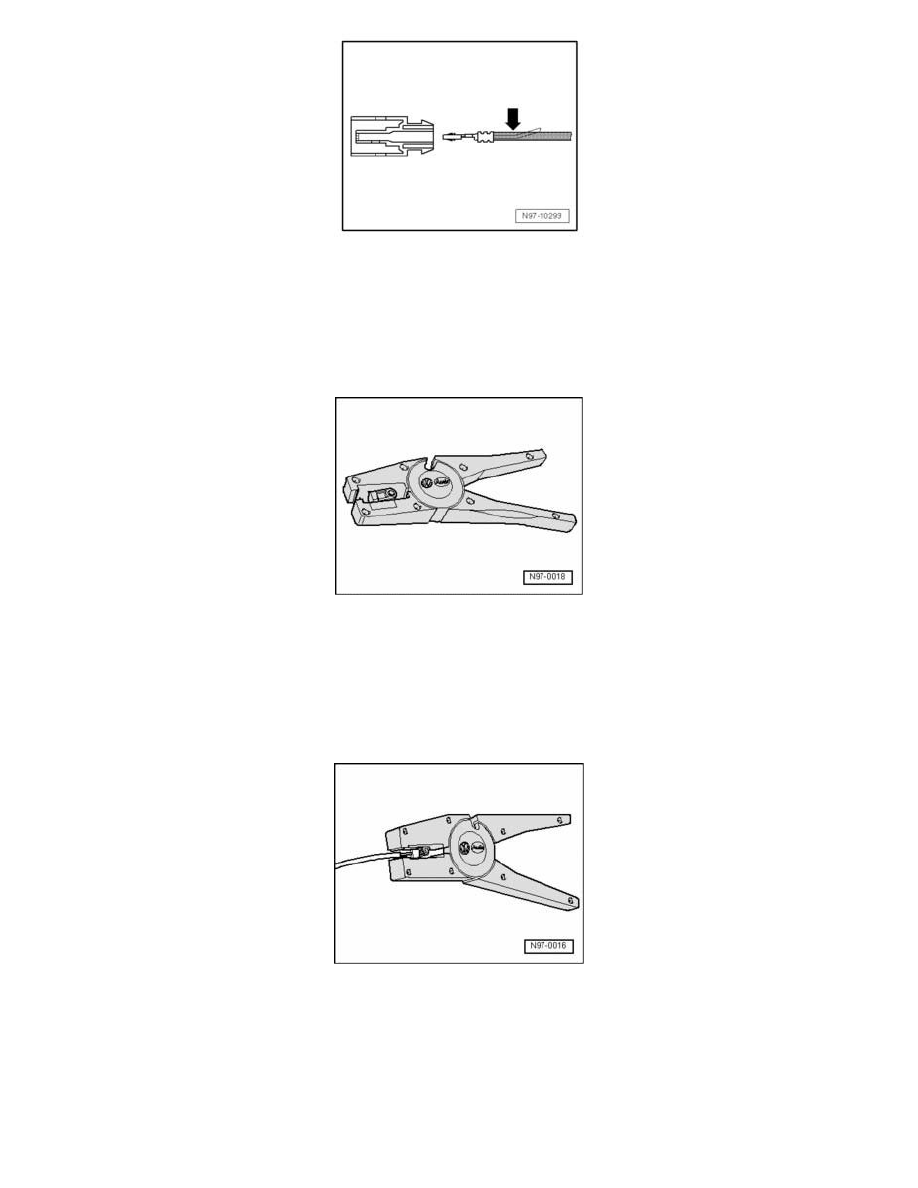

Assembly tools serve the purpose of allowing the single wire seals to be slid without damage into terminal housing up to stop, this achieves a complete
seal between single wire and terminal housing.

Four assembly tools for single wire seals are components of wiring harness repair kit VAS 1978 and of wiring harness repair set VAS 1978A.

Wire Stripper VAS 1978/3

Wire Stripper VAS 1978/3

Wire stripper VAS 1978/3 is used for professional stripping and cutting of wires.

Wire stripper VAS 1978/3 is a component of wiring harness repair kit VAS 1978 and of wiring harness repair set VAS 1978A.

Wire stripper has an adjustable stop in its pliers-jaws which can be set to the desired length of wire insulation to be removed.

Stripping:

-

Set the slideable stop in pliers-jaws to the desired length dimension to be stripped.

-

Insert wire end from front up to stop into jaws of pliers and squeeze the pliers completely.

-

Open pliers again and remove the stripped wire end.
