Fuel Pressure: Testing and Inspection
Fuel Pressure Regulator and Residual Pressure, Checking

Fuel Pressure Regulator And Residual Pressure, Checking

Special tools, testers and auxiliary items required

-

Pressure gauge V.A.G 1318

-

Pressure gauge adapter V.A.G 1318/17A

NOTE:
-

The fuel pressure regulator is integrated in the fuel filter and regulates the fuel pressure at approximately 4.0 bar.

-

Read safety precautions before beginning work.

-

Observe the rules for cleanliness.

Test Sequence

CAUTION:  Fuel supply line is under pressure. Wear protective goggles and protective clothing to prevent injuries and contact with skin.
Before removing from hose connection wrap a cloth around the connection. Then release pressure by carefully pulling hose off connection.

-

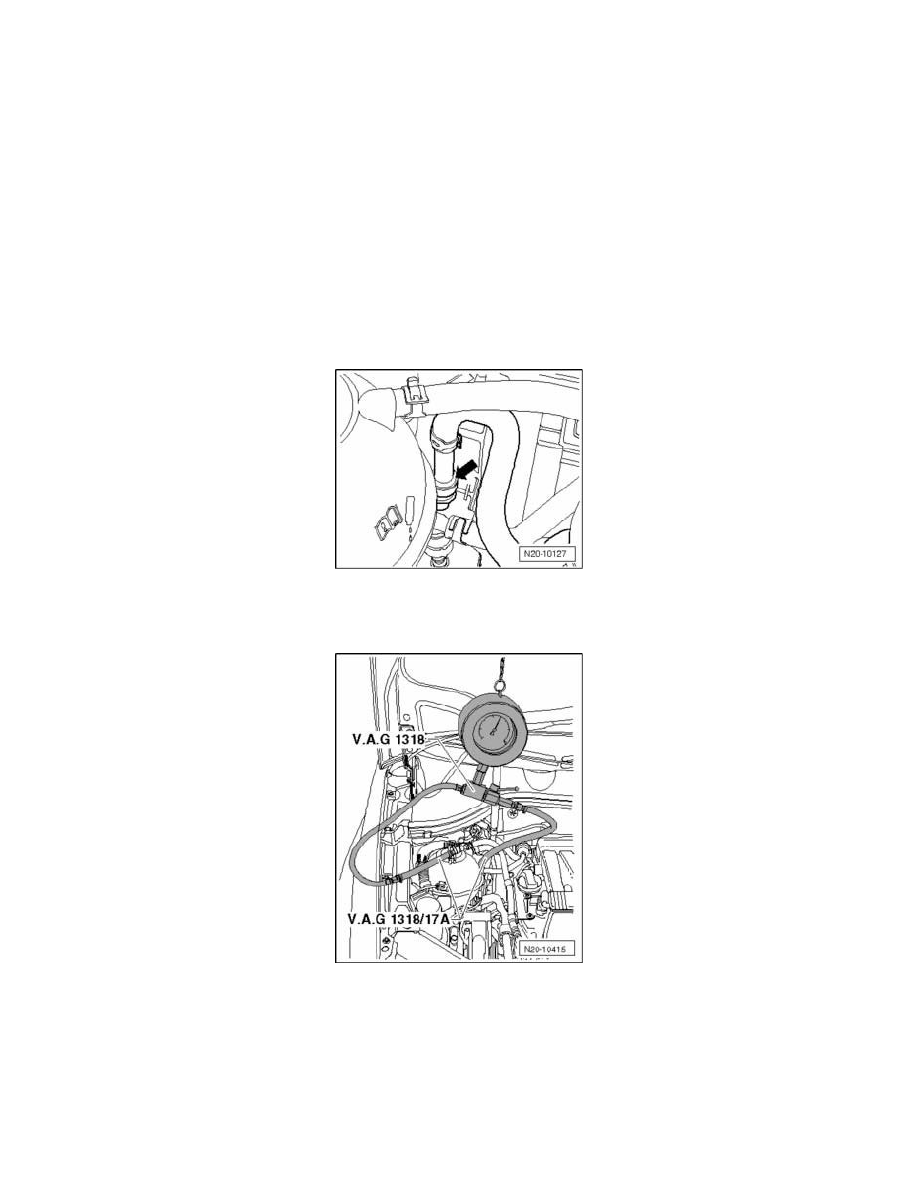

Disconnect the fuel supply line - 1 - and collect the escaping fuel with a cloth.

NOTE:  Press in securing ring to disengage the fuel lines.

-

Install the fuel injector pressure gauge V.A.G 1318 with the adapter set V.A.G 1318/17A.

-

Open shut-off valve of pressure gauge set.

-

Start the engine and run at idle speed.

NOTE:  If the engine does not start, activate the fuel pump with output diagnostic test mode.

-

Read the fuel pressure on the pressure gauge. Specified value: 3.8 to 4.2 bar.

If the fuel pressure is OK, check the retaining pressure.
