Ignition Switch Lock Cylinder: Service and Repair
Ignition Switch

Ignition Switch

CAUTION:  When disconnecting and connecting battery, the procedure must be followed as described in the Repair Information.

Removing

-

Disconnect battery

-

Remove steering wheel

-

Remove steering column trim

-

Disconnect harness connector - 2 - from ignition/starter switch - 1 -.

-

Release ignition/starter switch using a small screwdriver - arrows -.

-

Pull out ignition/starter switch - 1 - from steering lock housing.

Installing

-

Insert ignition/starter switch into steering lock housing until it engages audibly.

-

Insert ignition key into lock cylinder and turn it into position "Drive".

NOTE:  Key must be located in "Drive" position.

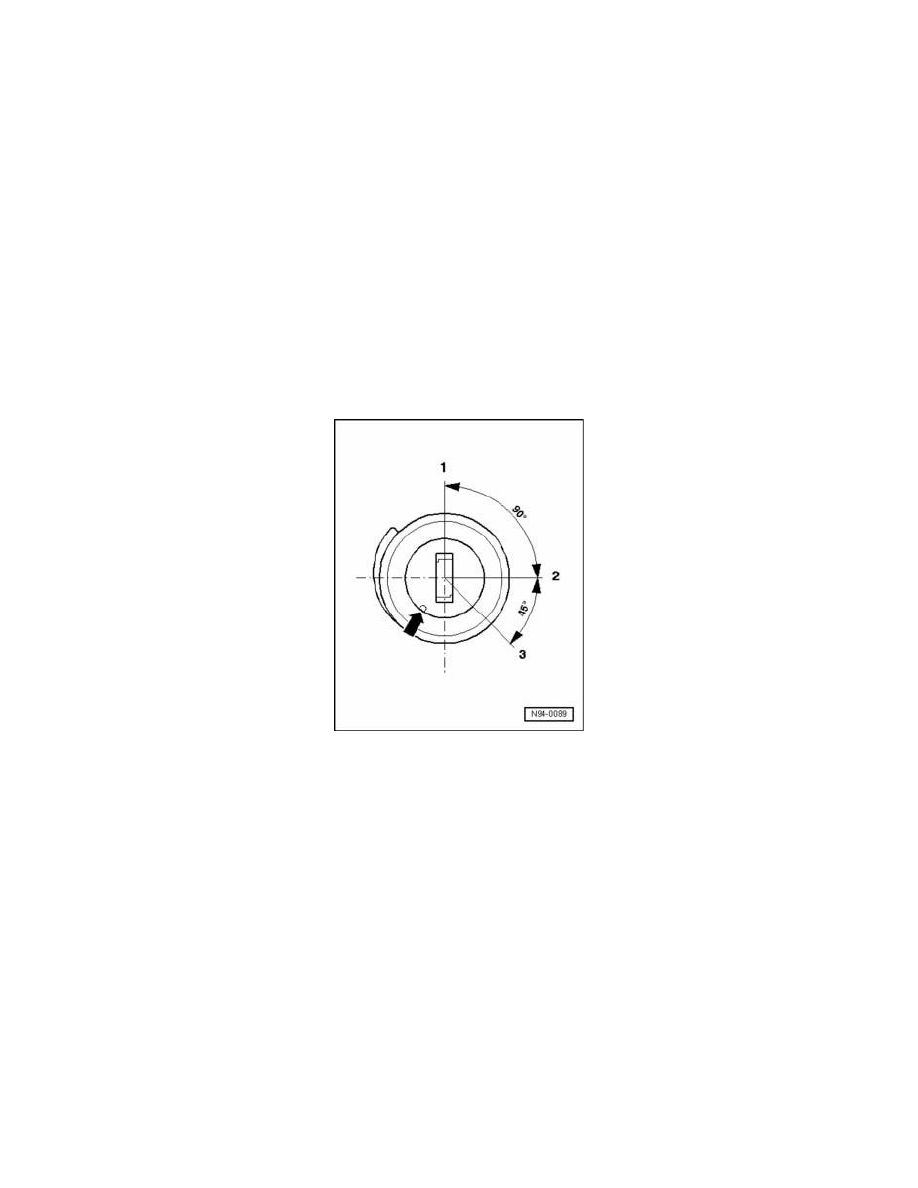

Key positions of lock cylinder:

1. Position "Off"
2. Position "Run"
3. Position "Start"

-

Install all components in reverse order of removal.
