Oxygen Sensor: Testing and Inspection
Heated Oxygen Sensor G39, Checking

Heated Oxygen Sensor G39, Checking

NOTE:  When servicing terminals in the electrical harness connector of Heated Oxygen Sensor (H02S) G39, use only gold-plated terminals.

Special tools, testers and auxiliary items required

-

Multimeter.

-

Wiring diagram.

Test requirements

-

FuseSB11 OK.

-

Battery voltage at least 12.5 volts.

-

All electrical consumers such as, lights and rear window defroster, switched off.

-

Vehicles with automatic transmission, shift selector lever into position "P" or "N".

-

A/C switched off.

-

Ground (GND) connections between engine/transmission/chassis OK.

-

Ignition switched off.

Test procedure

-

Perform a preliminary check to verify the customers complaint.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing
and Procedures/Preliminary Check

Start diagnosis

-

Perform the function test in Diagnostic Mode 06.  See: Computers and Control Systems/Testing and Inspection/Scan Tool Testing and
Procedures/Diagnostic Mode 06 - Read Test Results For Specific Diagnostic Functions

-

End diagnosis and switch ignition off.

If the specified values are not obtained:

Checking primary voltage

-

Remove the air filter.

-

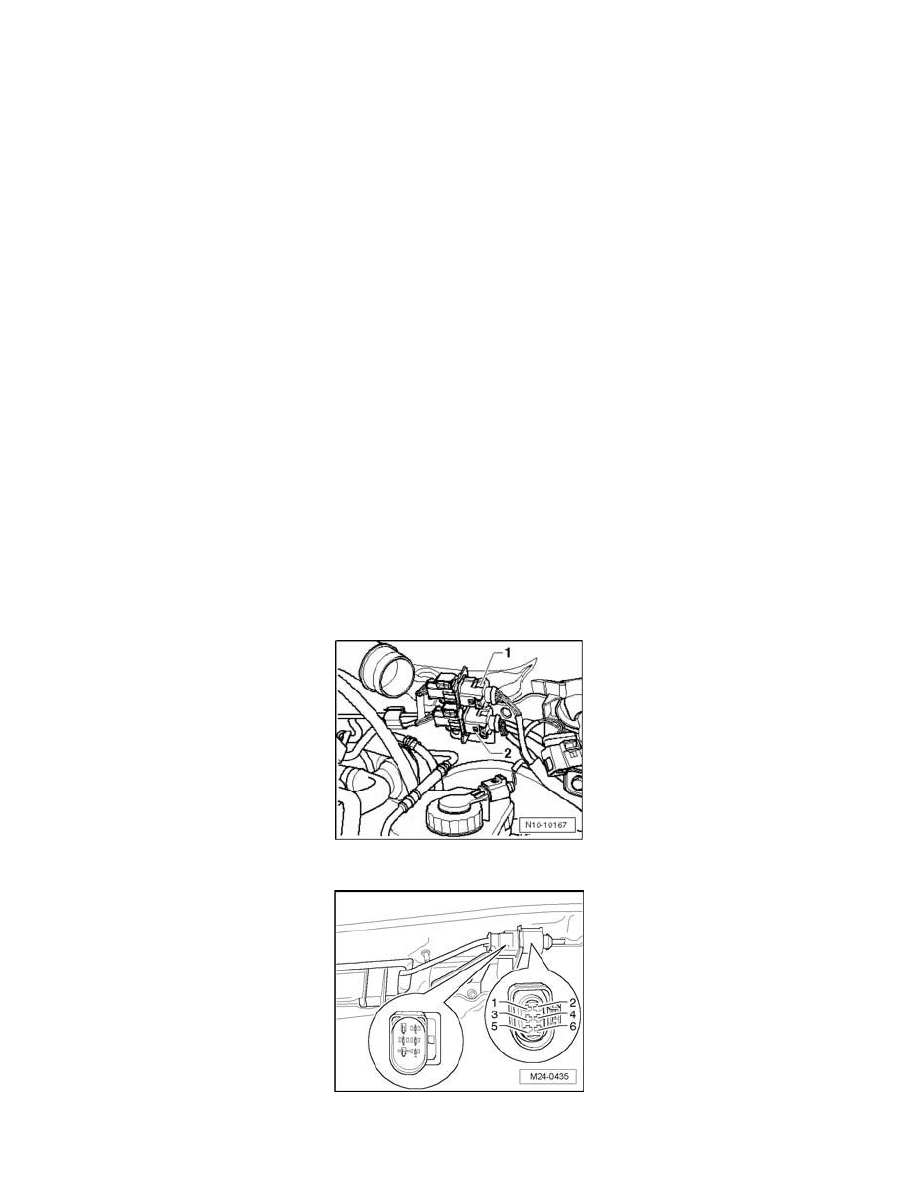

Disconnect the Heated Oxygen Sensor (HO2S) G39 electrical harness connector - 2 -.

-

Using a multimeter, check the Heated Oxygen Sensor (HO2S) electrical harness connector - 1 - terminals 1 to 5 for voltage.
