Volkswagen Workshop Service and Repair Manuals

Control Module: Procedures

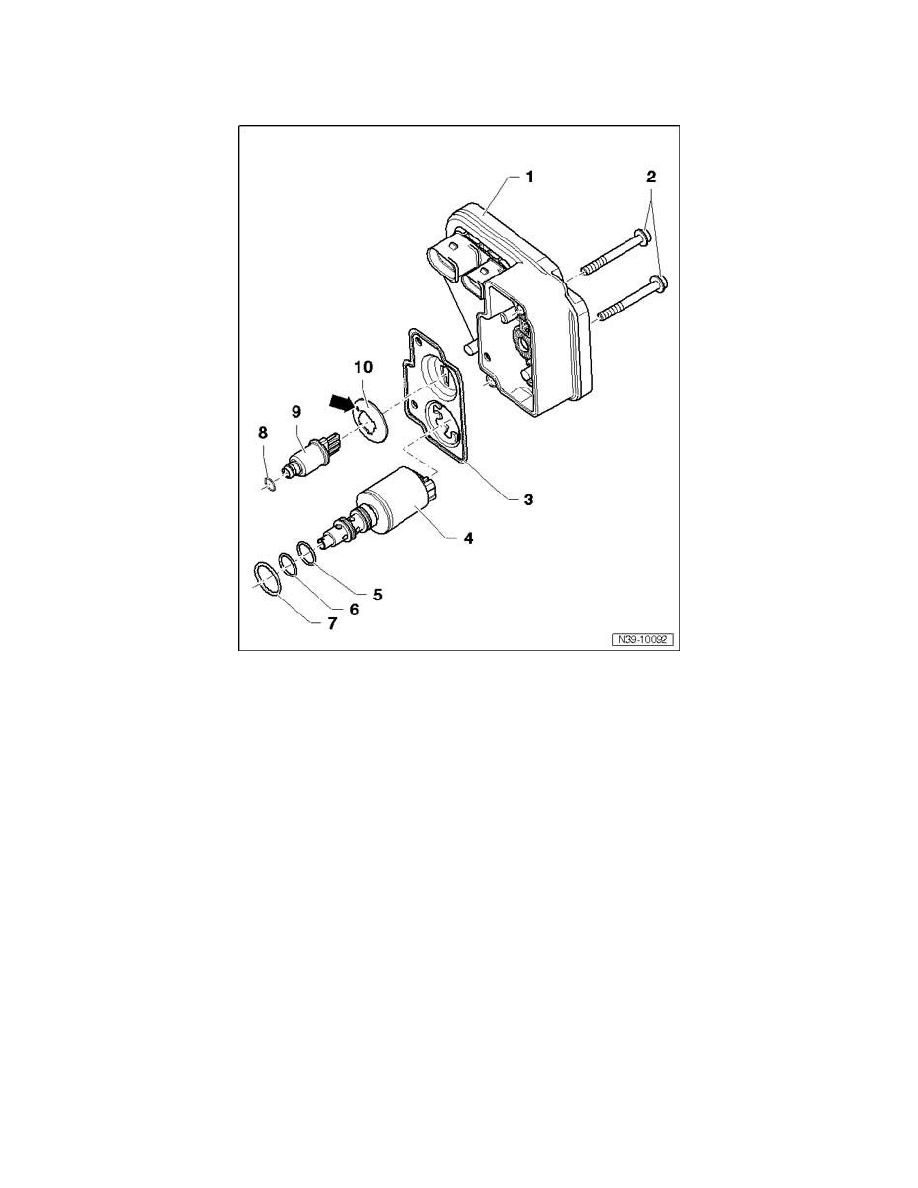

All Wheel Drive Control Module Assembly Overview

1 - All-wheel drive control module J492

^

Removing All Wheel Drive Control Module.

2 - Bolt

^

6 Nm

3 - Cover

^

With vulcanized gasket

^

Always replace

4 - Haldex clutch control valve N373

^

Is calibrated with all-wheel drive control module J492

5 - Seal

^

Diameter 12 mm

^

For Haldex clutch control valve N373

^

Coat with high performance Haldex clutch oil and insert

^

Always replace

6 - Seal

^

Diameter 11 mm

^

For Haldex clutch control valve N373

^

Coat with high performance Haldex clutch oil and insert

^

Always replace

7 - Seal

^

In Haldex clutch housing

^

Coat with high performance Haldex clutch oil and insert

^

Always replace

8 - Seal

^

For pressure sensor

^

Coat with high performance Haldex clutch oil and insert

^

Always replace

9 - Pressure sensor
